2路SMA分配器和组合器ARRA
发布时间：2023-06-12 16:49:03 浏览：709
功率分配器和组合器在全球范围内应用于微波射频、中频和微波体系的无源器件。

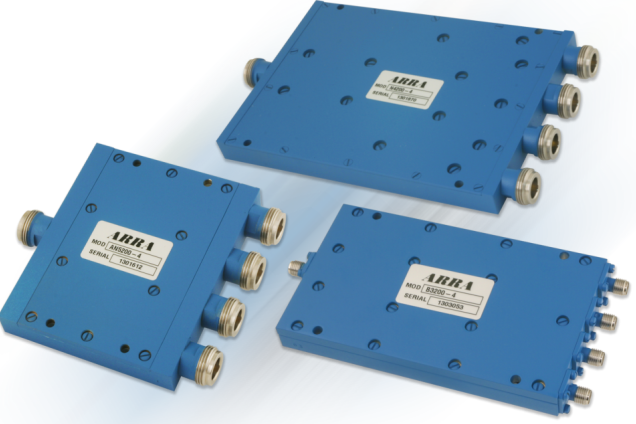

ARRA提供倍频程、多倍频程和窄带规格的2路功率分配器和组合器。ARRA分配器和组合器包含0.005至18.0GHz上的不同频率段，在输出接口之间提供高宽比隔离，具备优异的波幅和相位均衡。针对倍频程和多倍频程模式，插入损耗在18GHz范围之内通常高于1dB。ARRA分配器和组合器最坏情况下波幅均衡为±0.5dB至18GHz，而最坏情况下相位均衡为±6度。主要用于18GHz和±10度的2路功率分配器和组合器。
ARRA分配器和组合器适用于航天航空和商业市场，并应用于航天工程、有线和无线通信网络，在诸多系统内，RF微波信号需要以最低的波幅和相位失真进行调整或组合。
SMA一般规格
工作频段：1.0至18.0GHz
RF额定功率：20瓦均值1kW峰值（负载VSWR1.3）
材质：主体：铝
射频连接器：MIL-C-39012
表层处理：主体：满足MIL-C-22750的ARRA Blue
ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。
深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。
详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html
OCTAVE BAND AND MULTI-OCTAVE BAND SMA MODELS |
Frequency Range
(GHz) | Isolation
(Min dB) | VSWR
(Max) | Insertion Loss
(Max dB)** | Amplintude Balance
(±dB) | Phase balance
(±dB) | Outline | Model No. |
0.005-05 | 23 | 1.30 | 0.5 | 0.2 | 2 | 1 | 0200-2 |
0.5-1.0 | 20 | 1.20 | 0.3 | 0.2 | 2 | 2 | 2200-2 |
1.0-2.0 | 20 | 1.25 | 0.3 | 0.2 | 3 | 3 | A3200-2 |
0.75-4.0 | 20 | 1.40 | 0.3 | 0.2 | 3 | 3 | 2-4200-2 |
1.0-4.0 | 20 | 1.30 | 0.3 | 0.2 | 3 | 3 | 3-4200-2 |
2.0-4.0 | 20 | 1.30 | 0.3 | 0.2 | 3 | 4 | A4200-2 |
4.0-8.0 | 18 | 1.60 | 0.6 | 0.2 | 3 | 6 | 5200-2 |
1.0-8.0 | 17 | 1.50 | 1.0 | 0.3 | 4 | 5 | A3-5200-2 |
8.0-12.4 | 16 | 1.60 | 0.6 | 0.2 | 4 | 7 | B6200-2 |
12.4-18.0 | 16 | 1.60 | 1.0 | 0.5 | 6 | 7 | B9200-2 |
8.0-18.0 | 16 | 1.60 | 1.0 | 0.5 | 6 | 7 | A6-9200-2 |
SPECIAL NARROW BAND SMA MODELS |
Frequency Range
(GHz) | Isolation
(Min dB) | VSWR
(Max) | Insertion Loss
(Max dB)** | Amplintude Balance
(±dB) | Phase balance
(±dB) | Outline | Model No. |
0.75-1.4 | 20 | 1.3 | 0.3 | 0.15 | 1 | 3 | A2200-2X |
0.9-1.3 | 23 | 1.3 | 0.3 | 0.20 | 2 | 3 | A2200-2Y |
2.0-2.5 | 20 | 1.2 | 0.3 | 0.20 | 2 | 4 | A4200-2X |
3.7-4.2 | 20 | 1.3 | 0.3 | 0.20 | 3 | 4 | A4200-2Y |
3.7-6.4 | 20 | 1.5 | 0.5 | 0.20 | 3 | 6 | 5200-2X |
5.4-5.9 | 20 | 1.3 | 0.5 | 0.20 | 3 | 6 | 5200-2Y |
5.7-6.5 | 20 | 1.3 | 0.5 | 0.20 | 3 | 6 | 5200-2Z |
9.10-10.5 | 18 | 1.5 | 0.6 | 0.20 | 3 | 7 | A6200-2Y |
12.4-18.0 | 16 | 1.5 | 0.6 | 0.20 | 3 | 7 | A9200-2X |
14.0-14.5 | 16 | 1.5 | 1.0 | 0.20 | 6 | 7 | A9200-2Y |
14.0-15.5 | 16 | 1.5 | 1.0 | 0.20 | 6 | 7 | A9200-2Z |
16.0-17.0 | 16 | 1.6 | 1.2 | 0.30 | 6 | 7 | B9200-2AA |
