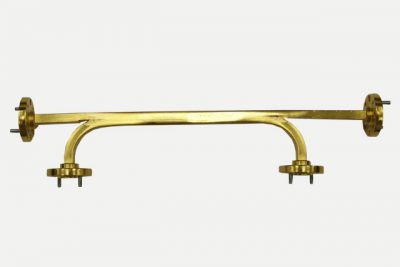

Mi-Wave双向耦合器
发布时间：2023-06-13 16:35:52 浏览：755
Mi-Wave的555系列双向耦合器是宽带宽壁波导管的类型。555系列双向耦合器是具备多维持全局性的分块式模块。555系列双向耦合器提供3、6、10、20、30和40dB耦合值，主要用于18至220GHz标准要求波导管频率段。
555系列双向耦合器适用于需要将入射和反射性能实现精准采样的应用领域。3dB耦合器在平衡混频器作业中非常有效，在此情况下，需要将RF和LO数据信号实现宽带功率平衡，以便于为平衡混频器模块的两边供电系统。3dB双向耦合器能提供全带宽功率平衡。
Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz.
深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，欢迎咨询。
详情了解Mi-Wave请点击：http://www.leadwaytk.com/brand/52.html
模型 | 频率 (GHz) | 耦合值 (dB) | 指向性 (dB) | 耦合平坦度 (dB) | 耦合精度 (dB) | 驻波比 | 射频端口 |
555A-3/599 | 26.5-40 | 3 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波导，UG-599 |
555A-6/599 | 26.5-40 | 6 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波导，UG-599 |
555A-10/599 | 26.5-40 | 10 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波导，UG-599 |
555A-20/599 | 26.5-40 | 20 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波导，UG-599 |
555A-30/599 | 26.5-40 | 30 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波导，UG-599 |
555A-40/599 | 26.5-40 | 40 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波导，UG-599 |
555B-3/383 | 33-50 | 3 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波导，UG-383 |
555B-6/383 | 33-50 | 6 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波导，UG-383 |
555B-10/383 | 33-50 | 10 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波导，UG-383 |
555B-20/383 | 33-50 | 20 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波导，UG-383 |
555B-30/383 | 33-50 | 30 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波导，UG-383 |
555B-40/383 | 33-50 | 40 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波导，UG-383 |
555U-3/383 | 40-60 | 3 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波导，UG-383 |
555U-6/383 | 40-60 | 6 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波导，UG-383 |
555U-10/383 | 40-60 | 10 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波导，UG-383 |
555U-20/383 | 40-60 | 20 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波导，UG-383 |
555U-30/383 | 40-60 | 30 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波导，UG-383 |
555U-40/383 | 40-60 | 40 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波导，UG-383 |
555V-3/385 | 50-75 | 3 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波导，UG-385 |
555V-6/385 | 50-75 | 6 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波导，UG-385 |
555V-10/385 | 50-75 | 10 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波导，UG-385 |
555V-20/385 | 50-75 | 20 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波导，UG-385 |
555V-30/385 | 50-75 | 30 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波导，UG-385 |
555V-40/385 | 50-75 | 40 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波导，UG-385 |
555E-3/387 | 60-90 | 3 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波导，UG-387 |
555E-6/387 | 60-90 | 6 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波导，UG-387 |
555E-10/387 | 60-90 | 10 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波导，UG-387 |
555E-20/387 | 60-90 | 20 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波导，UG-387 |
555E-30/387 | 60-90 | 30 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波导，UG-387 |
555E-40/387 | 60-90 | 40 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波导，UG-387 |
555W-3/387 | 75-110 | 3 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波导，UG-387 |
555W-6/387 | 75-110 | 6 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波导，UG-387 |
555W-10/387 | 75-110 | 10 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波导，UG-387 |
555W-20/387 | 75-110 | 20 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波导，UG-387 |
555W-30/387 | 75-110 | 30 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波导，UG-387 |
555W-40/387 | 75-110 | 40 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波导，UG-387 |
