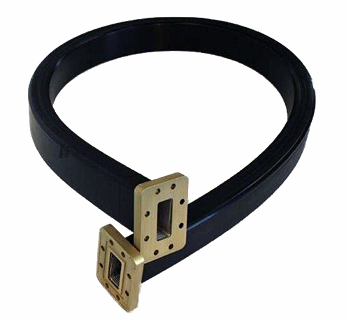

JMC1200N是Jupiter Microwave Components推出的“柔性-不可扭曲”矩形软波导，致力于 5.85 – 26.5 GHz 频率段设计，具有低损耗、高功率与相应机械柔顺性，但不能在 E 或 H 平面作扭转，仅允许弯曲以吸收安装误差、热胀冷缩或轻微振动。

1. 电气性能

•频率：5.85 – 26.5 GHz（全频段驻波校准）

•插入损耗：0.20 – 1.25 dB/m（典型值随频率升高而增大）

• VSWR：≤ 1.15（典型 1.08 @ 10 GHz）

•功率：连续波 150 – 2 000 W（取决于长度与环境温度）

•波导型号：WR-42（R1200）标准矩形波导，内部横截面 10.67 mm × 4.32 mm

•屏蔽效能：> 90 dB（同轴泄漏控制）

2. 机械结构

•构造：多层镀银铜合金波纹管 + 不锈钢保护层，外覆黑色氯丁橡胶保护套

•移动维度：仅允许弯曲，禁止扭转；最小静态弯曲半径≈ 10 ×外径

•长度规格：0.1 m – 3 m 任意定制，±2 mm 长度公差

•接口法兰盘：UG-595/U（标准 WR-42 方法兰），可选铜、铝或不锈钢材料，表面镀银或镀镍

•密封等级：IP65（选配 O-ring 法兰垫片高达 IP67）

•操作温度：−55 °C ~ +125 °C；最高值温度 150 °C（短时间）

•抗压/抗真空：外部保护套可承受 30 – 45 psi 正压或 5 psi 负压不塌陷

3. 关键优势

•不可扭转设计确保相位稳定性，主要用于阵列天线馈电网络、旋转关节后的固定段

•波纹结构提供 15 – 20 dB 的附加振动隔离，减少硬连接所导致的微放电风险

•密封式版本可户外直埋或机载高湿度、盐雾环境下使用

4. 典型应用

•卫星通信系统/VSAT：连接室外 BUC 与天线馈源，补偿热胀位移

•机载/舰载雷达：在旋转关节与固态功放之间作柔性弯段，减少结构应力

• 5G 毫米波测试：暗室中连接探针台与检测仪表，确保 0.05 dB 重复性

•高能粒子加速器：高功率微波传输段，要求低损耗、无扭转

Jupiter Microwave是加拿大的一家专注于射频（Radio Frequency，RF）解决方案的制造商，致力于生产高性能、可靠的波导组件，以满足通信系统的需求。深圳市立维创展科技有限公司授权代理销售JUPITER产品，欢迎咨询。

选型

• JMC1200N-1M-UG595：1 m 长度，标准 UG-595 法兰

• JMC1200N-0.5M-S-IP67：0.5 m 长度，不锈钢法兰，IP67 密封
