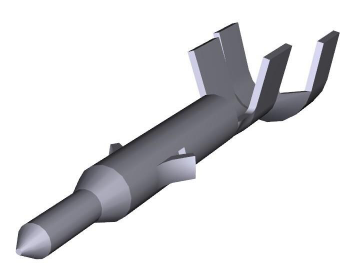

794406-1是Raychem-瑞侃推出的MATE-N-LOK系列公端子（即 Pin Contact），与同系列的 794406-3互为因包装差异形成的不同型号，二者在设计时可直接替换，794406-1常应用于工业、铁路、电源等对压接连接可靠性要求较高的场景。

核心参数

产品系列：MATE-N-LOK小型通用系列

端子类型：插针（Male Pin）

接触部电镀材料：锡（Sn），预镀锡工艺

导线规格：20-16 AWG（线径 0.5-1.4 mm²）

额定电压：600 VAC / 600 VDC

额定电流：11.2 A（持续工作电流）

工作温度范围：-55°C 至 +105°C

端接方式：压接（Crimp）

安装类型：自由悬挂（Cable Mount）

符合标准：RoHS、ELV 无铅环保标准，UL/CSA 认证（UL 文件号 E28476，CSA 文件号 LR 7189）。

结构与材料

端子基材：黄铜（Brass），提供良好导电性和机械强度。

接触角：直式设计，优化插拔力与接触稳定性。

绝缘外径适配：接受导线绝缘直径范围 2.01-3.20 mm（0.079-0.126 英寸）。

壳体保持力：带导线绝缘时提供稳固连接，防止意外脱落。

电气性能

电压承载能力：600 VAC/VDC 额定电压，适用于中高压电力传输场景。

电流承载能力：11.2 A 持续电流，满足工业设备、电源模块等高功率需求。

低接触电阻：锡镀层优化导电性能，减少能量损耗与发热。

环境适应性

宽温工作：-55°C 至 +105°C 温度范围，适应极端环境（如户外设备、汽车电子）。

耐腐蚀性：预镀锡层提供基础防氧化保护，延长使用寿命。

阻燃性：符合灼热丝测试标准（IEC 60335-1 第 5 版），提升安全性。

应用场景

工业自动化与控制

l 用于 PLC、传感器、电机驱动器等设备的电源与信号连接，11.2 A 电流承载能力满足工业设备高功率需求。

l 宽温范围（-55°C 至 +105°C）适应工厂复杂环境。

电力能源设备

l 在太阳能逆变器、UPS 电源等系统中，600 VAC/VDC 额定电压支持中高压电力传输。

l 压接端接方式确保高振动环境下的连接可靠性。

交通运输领域

l 适用于电动汽车充电接口、轨道交通信号系统，RoHS/ELV 认证符合环保法规要求。

l 直式插针设计简化安装流程，提升生产效率。

消费电子与家电

l 在空调、冰箱等大家电中，用于电源线连接，UL/CSA 认证保障安全合规。

l 预镀锡层防止长期使用中的氧化腐蚀。

深圳市立维创展科技作为Raychem瑞侃的经销商，凭借多年行业深耕与供应链优势，现备有170364-1连接器端子现货库存，可快速响应工业设备、汽车线束、电源模块领域客户的紧急采购需求，提供原厂正品保障与高效物流服务，欢迎咨询。
