DTE6024S12工业级隔离式DC-DC转换器

发布时间：2025-09-17 16:26:13 浏览：13

DTE6024S12 是XP Power旗下 DTE60 系列的工业级隔离式DC-DC转换器，采用 4:1 宽电压输入设计（9V 至 36V），输出稳定 12V/5A（60W），具备 2.5kV 绝缘电压、91% 典型效率及 -40°C 至 +95°C 宽温工作能力，支持底座或 DIN 轨安装，集成远程开关控制、EN55032 Class A 传导干扰抑制及短路/过载保护，适用于工业自动化、通信设备等严苛场景。

规格参数

系列：DTE60（工业级，2"×1" 六面金属封装）

功率：60 W

输入范围：9-36 Vdc（标称 24 Vdc 系统）

输出：24 V → 12 V @ 5 A（单路）

隔离电压：1.5 kVac（输入-输出），满足 5000 m 海拔

效率：典型 91 %（24 Vin、100 % 负载）

工作温度：–40 °C ~ +95 °C（底板），自然风冷降额到 60 W

封装：2"×1"×0.4"（50.8 mm × 25.4 mm × 10.2 mm），金属带绝缘基板

安规：UL/EN/IEC 62368-1、EN 50155（铁路）、EN 45545-2（防火）、 MIL-STD-810F 冲击振动可选

EMC：Class A（工业）/Class B（民用）两种外部滤波器参考设计

DTE6024S12工业级隔离式DC-DC转换器

设计特性

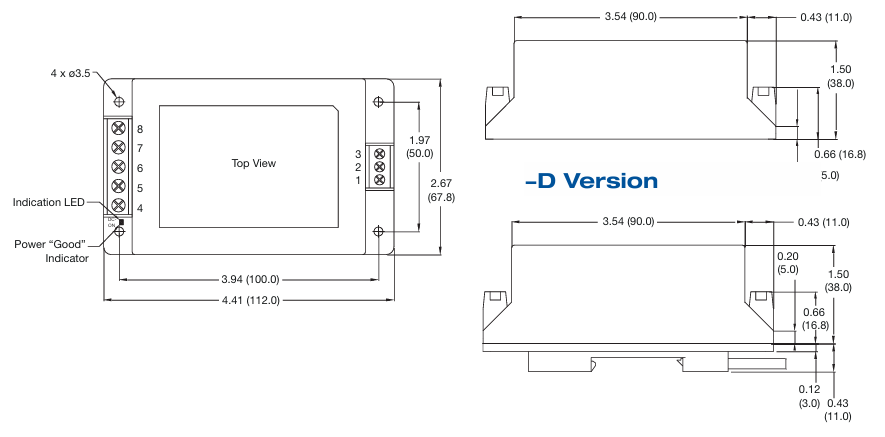

封装与安装：全封闭式机箱安装，尺寸 112mm（长）× 67.8mm（宽）× 38mm（高），重量约 300g（DIN 轨版本为 353g），支持底座或 DIN 轨安装。

认证与标准：符合 CB、CE、cURus 等国际认证，满足工业级安全与电磁兼容要求。

可靠性：提供 3 年质保，设计寿命支持长期稳定运行，典型应用场景包括工业自动化、通信设备及商业电子系统。

应用场景

工业电源：为 PLC、传感器、执行器等提供稳定 12V 电源，适应工厂自动化环境中的电压波动与温度变化。

通信设备：在基站、交换机等场景中，将 24V 或 48V 直流输入转换为 12V 负载电源，确保信号传输稳定性。

商业电子：支持商业显示、安防监控等设备的低电压供电需求，兼顾效率与空间优化。

深圳市立维创展科技有限公司授权代理销售XP POWER电源模块产品。产品包括：AC-DC电源、DC-DC转换器、高压AC-DC电源、高压DC-DC转换器、射频电源系统、三相电源。欢迎咨询。
