HMC321A非反射式 SP8T（单刀八掷）射频开关

发布时间：2025-07-21 16:38:13 浏览：16

HMC321A 是 ADI（亚德诺）推出的一款宽带非反射 GaAs MMIC SP8T（单刀八掷）正控制开关，频率范围为 DC 至 8 GHz，具备高隔离度、低插入损耗和集成化编码电源电路等特性，主要用于 50 Ω或 75 Ω系统，广泛应用于光纤通信系统、无线网络和开关滤波器等领域。

关键特性

•频率范围：DC – 8 GHz

•插入损耗：1.7 dB（DC-4 GHz 典型），2.3 dB（6 GHz 典型），≤ 3.1 dB（8 GHz 最大）

•隔离度：> 30 dB @ 6 GHz

•回波损耗：开态 12 dB 典型 / 10 dB 最小；关态 25 dB 最小

•集成化 3-线 TTL 兼容解码器，仅需 3 个控制脚就能模拟输入 8 条路径

•封装：24 引脚 4 mm × 4 mm LFCSP(QFN)，底部裸露焊层，高度 0.85 mm

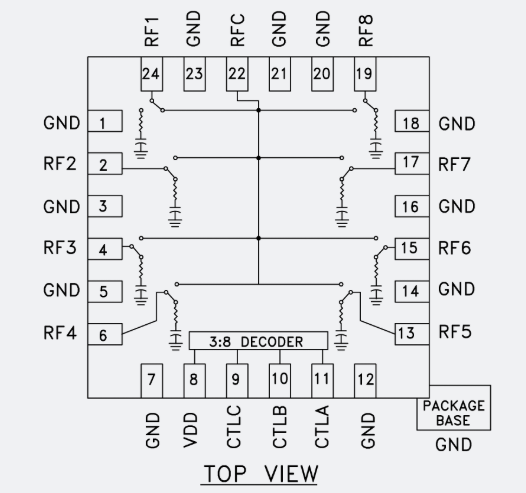

HMC321A非反射式 SP8T（单刀八掷）射频开关

技术优势

高频率性能：GaAs 工艺使其具有优异的线性度和低噪音特性，适用于高频率信号处理。

优化设计：集成化编码电源电路减少外部器件数量，降低 PCB 布局复杂度。

兼容性强：兼容 50 Ω或 75 Ω系统，能直接替代传统微动开关或继电器。

快速响应：空闲时间和运行时间最大值均为 150 ns，满足高速度转换需求。

应用领域

光纤通信系统：适用于光模块的信号路由和通道转换，兼容高速度数据传输。

无线网络：主要用于低于 8 GHz的无线应用，如通信基站、射频前端模块等。

开关滤波器：实现多频段信号的灵活模拟输入，提高系统集成度。

测试测量：在射频测试设备中作为信号转换开关，兼容自动化测试流程。
