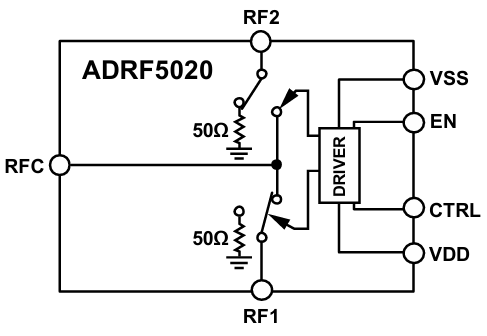

ADRF5020是一款由ADI生产的采用硅工艺技术的通用型单极双掷（SPDT）开关，采用3 mm×3 mm、20端子焊层栅格阵列（LGA）封装，在100 MHz至30 GHz范围内提供高隔离和低插入损耗。该宽带开关需要+3.3 V和-2.5 V的双电源电压，并且提供CMOS/LVTTL逻辑性兼容控制。主要用于测试设备、无线通信、雷达和数据通讯。

产品特性

超宽带频率范围：100 MHz至30 GHz。

非反射式50Ω设计：主要用于广泛的微波射频应用。

低插入损耗：最高2.0 dB（至30 GHz）。

高隔离度：最高60 dB（至30 GHz）。

高输入线性度：

1 dB功率压缩(P1dB)：标称值28 dBm。

三阶交调截点(IP3)：标称值52 dBm。

高功率处理效率：

通过线路：24 dBm。

端接线路：24 dBm。

ESD额定值：Class 1，1 kV人体模型（HBM）。

封装：20引脚，3 mm×3 mm无引脚四方扁平封装（LGA）。

无低频杂散：确保信号无杂质。

微波射频(RF)建立时间：至最终RF输出的0.1 dB稳定时间为15 ns。

产品优势

l 非反射式50Ω设计：ADRF5020采用非反射式50Ω设计，降低了信号反射和干扰，提高了数据传输质量。

l 高功率处理效率：在通路和端接路径上均具有高功率性能，主要用于高功率微波射频应用。

l 有利于集成：采用标准的封装形式和引脚布局，有利于与其它微波射频器件集成到电路板设计中。

应用领域

l 测试测量：ADRF5020的高隔离度和低插入损耗使其成为测试测量设备的理想选择，能够保证测试数据准确性。

l 微波无线通信与VSAT：在微波无线通信和甚小孔径终端（VSAT）系统中，ADRF5020能够提供稳定的信号切换功能。

l 军用无线通信与雷达探测：其高功率处理效率和高线性度促使ADRF5020主要用于军用无线通信和机载雷达，能够满足严格的工作环境要求。

l 通信对抗（ECM）与宽带通信系统：在通信对抗和宽带通信系统中，ADRF5020能够提供高效、精确的信号切换，确保设备的正常运行。

l ADRF5020-EVALZ 是一款完全组装好的4层评估板，基于RO4003材料。需要+3.3 V和-2.5 V双电源电压供电，提供CMOS/LVTTL逻辑兼容控制。评估板上的RF输入信号可以通过2.4mm边缘发射RF连接器RFC输入，RF输出信号可以在RF1和RF2连接器上测量。
