ARRA SMA宽带定向耦合器0.5-2G

发布时间：2024-09-12 08:53:24     浏览：460

　　ARRA SMA宽带定向耦合器是一款专为射频和微波系统设计的高性能器件，其频率范围覆盖0.5至2.0 GHz，适用于多种信号处理应用。该系列定向耦合器以其卓越的性能和灵活的配置选项，成为工程师在设计复杂射频系统时的理想选择。

ARRA SMA宽带定向耦合器0.5-2G

　　- 频率范围(GHz)：0.5至2.0

　　- 耦合度(dB)：6，10(±1.0)，20

　　- 频率灵敏度(±dB)：0.75

　　- 定向性(最小值dB)：23

　　- 最大电压驻波比(VSWR)：初级和次级端口都是1.20

　　- 最大插入损耗(dB)：0.40

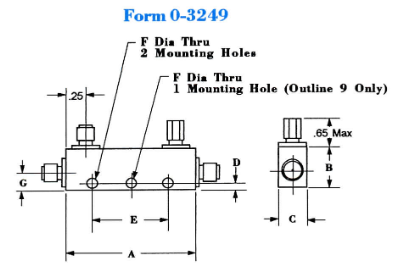

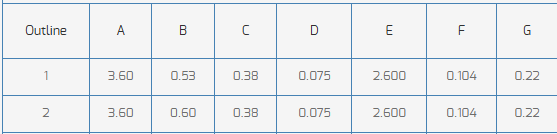

　　- 外形尺寸：型号2-3174-6和2-3174-10为1，型号2-3174-20为2。具体如下：


型号规格：

requency RangeCoupling*FrequencyDirectivityVSWR (Max)Insertion LossOutlineModel No.
(GHz)(dB)Sens (±dB)(Min dB)PrimSec(Max dB)**
0.5-2.060.75231.21.20.412-3174-6
10 ±1.012-3174-10
2022-3174-20

　　应用领域

　　ARRA SMA宽带定向耦合器广泛应用于射频和微波系统中，包括但不限于：

　　信号分离与合成

　　功率监测

　　信号分析

　　测试与测量设备

　　在实际应用中，用户可以根据具体需求选择不同耦合度和外形尺寸的型号，以实现最佳的系统性能。
