Synergy DXO880920-5 X波段压控振荡器VCO

发布时间：2024-09-12 08:56:43     浏览：5534

　　Synergy DXO880920-5 是一款专为X波段设计的压控振荡器(VCO)，其工作频率范围为8800至9200 MHz。这款VCO具有多项技术特点和性能优势，使其成为现代化小型无线通信设备的理想选择。

Synergy DXO880920-5 X波段压控振荡器VCO

　　特点

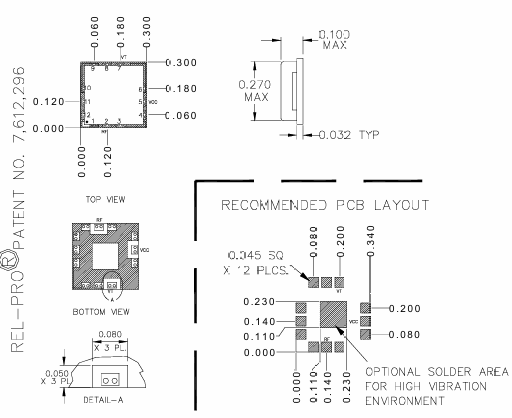

　　小型化设计：采用表面贴装技术，尺寸仅为0.3英寸 × 0.3英寸，非常适合空间受限的应用场景。

　　低相位噪声性能：通过优化设计，实现了低相位噪声，有助于提高系统的整体性能。

　　快速调谐：响应速度快，能够迅速调整频率以适应动态变化的需求。

　　平面谐振器结构：采用平面谐振器构造，确保了稳定和可靠的性能。

　　无铅专利REL-PRO™技术：符合RoHS标准，环保且安全。

　　规格

　　工作频率：8800 – 9200 MHz

　　调谐电压：

调谐电压 (V)

频率 (MHz)

0.5

8800 (最大值)

15

9200 (最小值)


　　偏置电压：+5 VDC，最大电流为26.4 mA

　　输出功率：最小0 dBm

　　调谐灵敏度：90 – 160 MHz/V(典型值)

　　输出阻抗：50 Ohms(标称值)

　　谐波抑制：10 dBc(典型值)

　　频率拉动：25 MHz(典型值，@ 1.75:1 VSWR)

　　频率推移：12 MHz/V(典型值)

　　调谐端口电容：1.5 pF(典型值)

　　10 kHz处相位噪声：-80 dBc/Hz(典型值)

　　工作温度范围：-40至+85 °C

　　存储温度范围：-55 至 +125 °C

　　偏置电压：+5.5 V

　　调谐电压：+18 V

　　RF 输出的DC电压：+25 V

　　Synergy DXO880920-5 VCO因其小尺寸、高性能和稳定性，特别适用于现代化的小型无线通信设备，如卫星通信、雷达系统、无线电通信和其他高频应用。
