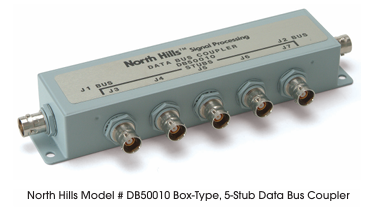

DB50010箱式多路耦合器North Hills
发布时间：2024-08-26 09:37:52 浏览：5408
DB50010箱式多路耦合器是由North Hills公司生产的一款符合MIL-STD-1553标准的设备，专为航空电子系统中的信号分配和管理设计。这款耦合器具有以下特点和优势：
特点：
多分支端口：配备8个变压器耦合的分支端口，适用于多路信号的分配。
高共模抑制：提供优于45 dB的共模抑制(CMR。
行业标准连接器：采用所有行业标准连接器。
高抗电磁干扰：设计有强大的电磁干扰防护能力。
优势：已通过飞行验证、低成本和现货供应。
电气规格：
下垂：最大20%(250 kHz)
过冲和振铃：±1.0V峰值(250 kHz方波，上升和下降时间为100 ns)
共模抑制：最小-45.0 dB(1 MHz时)
故障保护：59Ω±1%，每MIL-R-39007, 1瓦
变比：1:1.41
分支电压：1.0Vpk至14.0Vpk，变压器耦合
工作温度范围：-55℃至+125℃
储存温度范围：-55℃至+150℃
电气说明：R1=R2=59Ω(每MIL-R-39007，1瓦)，$ Z_s $=名义线路阻抗为总线78Ω，N=1.41.
材料规格：
外壳：0.031 CRS
基座板：0.043 CRS
表面处理：热镀锡浸渍
颜色：MIL-E-15090 L.I. 蓝色搪瓷
DB50010箱式多路耦合器不仅适用于航空应用，还因其价格适中，非常适合用于测试和开发应用。此外，North
Hills公司可根据要求提供全面的环境资格报告，包括枪击振动和机械图纸，以满足更严格的项目需求。
型号：
| Model # | #of
Stubs | Input
Imp.
(2) | Trompeter
Connector
(Or Equivalent) | Length
(inch) | Weight
(g) | Terminator
(recomm.) |
| Female | Mating |
DB20010
NH12864
DB30010
DB40010
DB50010
DB20020
DB30020
DB40020
DB50020
DB20030
DB30030
DB40030
DB50030
DB20040
DB30040
DB40040
DB50040
DB60010
DB80031
DB80091 | 2
2
3
4
5
2
3
4
5
2
3
4
5
2
3
4
5
6
8
8 | *1500
1500
1000
750
600
1500
1000
750
600
1500
1000
750
600
1500
1000
750
600
500
375
375 | BJ77
BJ77
BJ77
BJ77
BJ77
BJ371
BJ371
BJ371
BJ371
BJ157
BJ157
BJ157
BJ157
BJ3150
BJ3150
BJ3150
BJ3150
BJ77
BJ157
BJ77 | PL75
PL75
PL75
PL75
PL75
PL375
PL375
PL375
PL375
PL]55
PL155
PL155
PL155
PL3155
PL3155
PL3155
PL3155
PL75
PL155
PL75 | 3.125
2.25
4.000
4.875
5.750
3.125
4.000
4.875
5.750
3.125
4.000
4.875
5.750
3.125
4.000
4.875
5.750
8.28
8.28
8.28 | 160
150
206
256
300
160
206
256
300
175
196
276
316
175
196
276
286
500
590
590 | RT500078
RT500078
RT500078
RT500078
RT500078
RT600078
RT600078
RT600078
RT600078
RT700078
RT700078
RT700078
RT700078
RT800078
RT800078
RT800078
RT800078
RT500078
RT700078
RT500078 |
