LTC6804多电池监控器芯片ADI-Linear

发布时间：2024-08-27 09:19:10     浏览：5575

　　LTC6804是由ADI-LINEAR公司开发的第三代多节电池监控器芯片，专为高精度和高效率的电池管理系统设计。该芯片能够监测多达12个串联电池的电压，总测量误差低于1.2mV，适用于0V至5V的电池测量范围，使其兼容大多数化学组分的电池。

LTC6804多电池监控器芯片ADI-Linear

　　LTC6804的主要特点包括：

　　1. 高速度测量：所有12节电池的电压测量可以在290微秒内完成，同时支持较低的数据采集速率以增强噪声抑制。

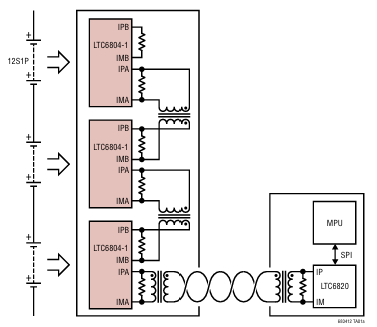

　　2. 可堆叠架构：多个LTC6804芯片可以串接使用，实现对长串高电压电池的同时监控。

　　3. isoSPI接口：内置的isoSPI接口支持高速、抗RF干扰的局域通信，使用单根双绞线可长达100米，具有低EMI敏感度和辐射。

　　4. 精确测量：1.2mV的最大总测量误差，以及16位增量累加(ΔΣ)型ADC，配备频率可编程的三阶噪声滤波器。

　　5. 多功能性：包括被动电池电荷平衡、内置5V稳压器和5根通用的I/O线，可用于温度或其他传感器输入，并可配置为I2C或SPI主控器。

　　6. 低功耗：在睡眠模式下，电流消耗降低至4μA。

　　7. 封装：采用48引脚SSOP封装。

型号：

TUBETAPE AND REELPART MARKING*PACKAGE DESCRIPTIONSPECIFIED TEMPERATURE RANGE
LTC6804IG-1#PBFLTC6804IG-1#TRPBFLTC6804G-148-Lead Plastic SSOP-40℃ to 85℃
LTC6804HG-1#PBFLTC6804HG-1#TRPBFLTC6804G-148-Lead Plastic SSOP-40℃ to 125℃
LTC6804IG-2#PBFLTC6804IG-2#TRPBFLTC6804G-248-Lead Plastic SSOP-40℃ to 85℃
LTC6804HG-2#PBFLTC6804HG-2#TRPBFLTC6804G-248-Lead Plastic SSOP-40℃ to 125℃

　　LTC6804的应用领域广泛，包括电动汽车及混合动力汽车、后备电池系统、电网能量存储和高功率便携式设备等。此外，它还针对ISO26262标准进行了系统工程设计，确保了其在安全关键应用中的可靠性。

深圳市立维创展科技是ADI \ Linear 的代理商，以代理分销库存现货ADI \ Linear为产品优势，可提供当日发货服务，欢迎咨询。
