IS-1.400 SMA母头0.8-2GHz射频隔离器MECA

发布时间：2024-08-20 09:08:07     浏览：505

　　MECA Electronics公司推出的IS-1.400射频隔离器是一款专为频率范围在0.8至2.0 GHz的系统设计的高性能组件。这款隔离器以其卓越的电气性能、坚固的机械结构和高质量的材料制造而著称，确保了在各种应用中的可靠性和耐用性。

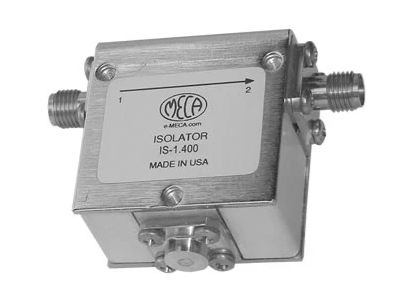

IS-1.400 SMA母头0.8-2GHz射频隔离器MECA

　　电气规格

　　IS-1.400射频隔离器在电气性能方面表现出色。其频率范围覆盖0.8至2.0 GHz，标称阻抗为50欧姆，确保了与标准射频系统的兼容性。电压驻波比(VSWR)的典型值为1.45，最大值为1.55，这表明了其优秀的匹配性能。插入损耗的典型值为0.9 dB，最大值为1.1 dB，而隔离度的典型值为15 dB，最小值为13 dB，这些参数保证了信号的高效传输和最小干扰。此外，该隔离器能够处理高达50 W的正向功率，10 W的反向功率和75 W的峰值功率，使其适用于高功率应用。

　　机械规格

　　在机械设计方面，IS-1.400配备了SMA母头连接器，采用黄铜镀镍材质，接触针为铍铜镀金，确保了良好的电气连接和机械稳定性。连接器接口扭矩为8 ± 1 IN-LBS，操作温度范围为10°C至+55°C，重量约为15.0 Oz，这些特性使其能够适应多种环境条件。

　　尺寸和安装

　　该隔离器的尺寸为2.80英寸长，2.20英寸宽，1.10英寸高，设计有4-40 UNC-2B x .21 DP螺钉的安装孔，每侧有3个孔，便于安装和固定。

MECA 在毫米波器件领域已经拥有57年的历史，产品覆盖频率超过50GHz，以多样化的产品系列和快速交付能力，赢得客户信赖。产品满足美军标MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，广泛应用于地面、空中和空间通信项目。

深圳市立维创展科技有限公司代理销售MECA微波产品，并提供技术支持服务，欢迎咨询。
