EPD5000-20-SMA定向耦合器Electro-Photonics

发布时间：2024-08-21 08:41:47     浏览：446

　　EPD5000-20-SMA 是ELECTRO-PHOTONICS一款高性能的定向耦合器，专为微波和射频系统设计。该耦合器在2000至8000 MHz的频率范围内表现出色，适用于需要高功率处理和精确信号耦合的应用场景。


　　电气规格

　　频率范围: 2000 - 8000 MHz

　　功率容量: 50 W

　　插入损耗: 最大0.4 dB

　　耦合度: 20 ± 1 dB

　　方向性: 最小20 dB

　　驻波比: 1.25:1

　　工作温度范围: -55 至 +85 ℃

　　机械规格

　　外壳材料: 喷黑漆的铝合金

　　连接器类型: SMA 母头

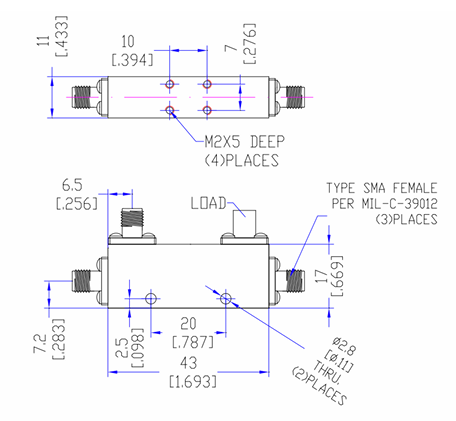

　　尺寸: 具体尺寸请参考提供的图示，所有尺寸以毫米为单位。

　　应用

　　EPD5000-20-SMA 定向耦合器因其低插入损耗、高耦合度和优秀的方向性，非常适合用于以下应用：

　　- 微波通信系统

　　- 雷达系统

　　- 测试和测量设备

　　- 高功率射频传输系统

ELECTRO-PHOTONICS拥有25年的被动射频元件设计与制造经验，产品涵盖混合和定向耦合器、功分器、滤波器、测试板、隔离器、环形器等产品。
