AGC525 TO-8增益控制放大器Teledyne防务电子

发布时间：2024-08-05 08:43:30     浏览：604

AGC525 TO-8增益控制放大器Teledyne防务电子

　　AGC525 TO-8增益控制放大器是由Teledyne防务电子生产的一款高性能产品。以下是该产品的详细介绍：

　　基本参数

　　型号：AGC525

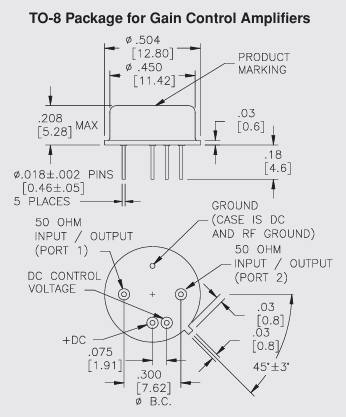

　　封装：TO-8标准尺寸封装，适用于增益控制放大器

　　增益：典型值为25.5dB，最小值为24.0dB至24.5dB

　　增益平坦度：最大±0.8dB

　　噪声系数：最大5.0dB，表现出色

　　驻波比(SWR)：输入输出端口均小于2.0:1

　　控制特性

　　控制范围：0到+5V

　　AGC范围：最小30dB，表现出宽范围的控制能力

　　响应时间：全AGC下小于10微秒，切换速度快

　　电气特性

ParameterTypical0  to  50℃55     to+85℃
Frequency (Min.)10-600 MHz10-500 MHz10-500 MHz
Gain (Min.)          Vo=025.5 dB24.5 dB24.0 dB
Gain Flatness(Max.)±0.5 dB±0.7 dB±0.8 dB
AGC Range(Min.30 dB26 dB
Noise Figure (Max.)5.0 dB6.0 dB6.5 dB
SWR (Max.)      Input/Output<1.6:12.0:12.0:1
Power Output (Min.)
@1dB   comp		+11.0 dBm+10.0 dBm+9.5 dBm
Response Time      Full AGC<10 μsec

DC Current(Max.)      Bias45 mA48 mA51 mA
DC Current(Max.)       Vo0 to 10 mA

深圳市立维创展科技是Teledyne防务电子的经销商，提供Teledyne防务电子产品涵盖LDMOS、GaN、GaAs和InP。Teledyne防务电子产品线支持宽频带、窄带、脉冲放大器，频率1MHz~220GHz，功率mW~10kW，优势渠道提供Teledyne防务电子订货，欢迎咨询。
