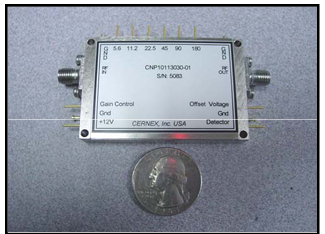

CNP10113030-01 RZ驱动放大器CERNEX

　　CNP10113030-01 RZ驱动放大器Cernex是一款专为高频率应用设计的高性能放大器。其主要技术参数包括：

　　1. 频率范围：覆盖10.1至11.1 GHz，适用于微波和毫米波频段的应用。

　　2. 增益：提供最小30 dB的增益，确保信号的稳定放大。

　　3. 输出功率：在+20Vpp条件下，最小输出功率可达30 dBm，适合需要高功率输出的应用场景。

　　4. 增益控制：支持0至5V的电压控制，最小可调节10 dB的增益，提供了灵活的信号调节能力。

　　5. 检测器：在输出功率为1W时，检测器可提供最小0.5V的输出，用于监测和控制输出功率。

　　6. 移相器：配备6位数字相位调节功能，最小分辨率为5.6度，支持精确的相位控制。

　　7. 偏置电压：支持±10V的偏置电压，最大电流为200mA，确保放大器的稳定工作。

　　8. 输入/输出驻波比：最大为2:1，表明良好的匹配性能。

　　9. 供电电压：采用12V直流供电，最大电流消耗为1.40A。

　　10. 工作温度：可在-50至75摄氏度的宽温度范围内稳定工作，适应各种恶劣环境。

　　11. 连接器：采用SMA-F接口，便于与其他设备连接。

　　12. 尺寸：紧凑的设计，尺寸为2.205英寸 x 1.48英寸 x 0.35英寸(MN8-1)，便于集成到各种系统中。

　　CNP10113030-01 RZ驱动放大器CERNEX因其稳定的性能、灵活的控制功能以及宽广的工作温度范围，特别适合于需要高频率、高增益和高输出功率的复杂应用场景。其SMA接口和紧凑的尺寸设计也使得它在实际应用中更加便捷和高效。深圳市立维创展科技有限公司，赢得Cernex授权代理销售，期待与业界合作，欢迎咨询。
