DB20105直插式通孔耦合器North Hills

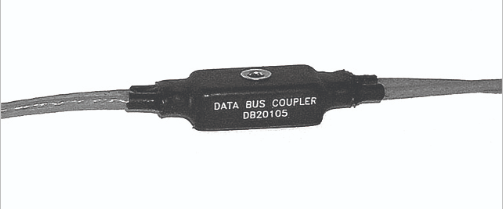

　　DB20105 是由 North Hills 提供的直插式通孔耦合器，适用于多达四个由变压器耦合的总线输出端口(超过四个端口的单元可根据特殊订单提供)。这些单元可以带有或不带有内部终端，并适用于需要稳定、固定安装方案的应用场合。该产品具有以下特点和优势：

　　特点

　　直插式安装：适合通过孔的安装方式，便于集成。

　　完备的线束：可以定制任何电缆长度或类型，适应需求灵活。

　　单或多支路：可以实现单个或多个耦合端口。

　　优势

　　符合飞行标准：适用于航空应用，可靠性高。

　　高可靠性：经过严格测试，确保长时间高效工作。

　　快速定制：定制单位能够快速周转，满足特定需求。

　　低成本：性价比高，经济实惠。

　　规格

　　所有电气参数均符合 MIL-STD-1553B 和 Notice 2 标准：

　　压降：在250 kHz 时最大为20%

　　过冲和振铃：最大±1.0V 峰值

　　共模抑制：最小-55.0 dB @ 1 MHz

　　故障保护：符合 MIL-R-39007 标准，59Ω±1%，1 瓦

　　匝数比：1:1±1

　　总线电压：1.0Vp 至 14.0Vp，变压器耦合

　　工作温度：-55°C 至 +125°C

　　存储温度：-55°C 至 +150°C

　　产品其他信息

　　变压器和电阻器：所有电阻器的功率为1瓦，符合 MIL-R-39007 标准，五级，以减少热效应。变压器制造符合 MIL-PRF-21038 标准。

　　飞行认证：这些耦合器通过了1000小时寿命测试，在+125°C 温度下和100%的占空比。

　　自定义选项：可以订购自定义电缆长度和不同连接器，以实现直接集成。

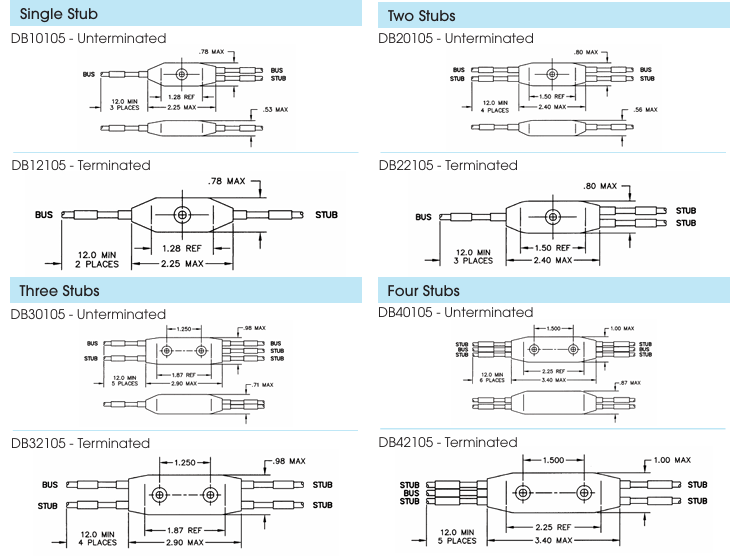

　　订购型号：DB10105、DB12105、DB20105、DB22105、DB30105、DB32105、DB40105、DB42105
