AD9958BCPZ直接数字频率合成器ADI

　　AD9958BCPZ是一款由Analog Devices, Inc.(ADI)生产的高性能直接数字频率合成器(DDS)。这款器件设计用于提供精确的频率、相位和幅度控制，适用于多种高要求的应用场景。以下是AD9958BCPZ的主要特点和功能介绍：

　　主要特点：

　　双通道设计：AD9958包含两个独立的DDS内核，每个通道都能进行独立的频率、相位和幅度控制，适用于需要双通道同步的应用。

　　同步性能：由于两个通道共享一个公共系统时钟，因此它们具有固有的同步性，支持多个设备的同步。

　　高级调制功能：支持高达16阶的频率、相位或幅度调制(FSK、PSK、ASK)，以及线性频率、幅度或相位扫描。

　　高性能DAC：集成两个高速10位DAC，提供卓越的宽带和窄带SFDR性能。

　　灵活的I/O接口：串行I/O端口支持多种配置，包括SPI兼容模式，提供高达800 Mbps的数据吞吐量。

　　电源管理：支持软件/硬件控制的省电功能，采用双电源供电(1.8V DDS内核/3.3V串行I/O)。

　　多器件同步：支持多器件同步，适用于需要多个设备协同工作的系统。

　　REFCLK管理：可选的4×至20× REFCLK乘法器(PLL)和可选的REFCLK晶体振荡器，提供灵活的时钟输入选项。

　　应用领域：

　　- 捷变本振(LO)频率合成

　　- 相控阵雷达/声纳

　　- 仪器仪表

　　- 同步时钟

　　- 用于AOTF(声光可调滤波器)的RF源

　　- 单边带抑制载波

　　- 正交通信

　　封装与工作温度：

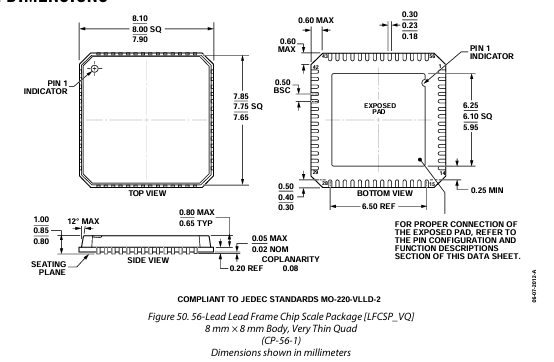

　　封装：AD9958采用56引脚LFCSP封装，适合空间受限的设计。

　　工作温度：支持-40°C至+85°C的工业温度范围。

Model¹Temperature RangePackage DescriptionPackageOption
AD9958BCPZ
AD9958BCPZ-REEL7
AD9958/PCBZ		-40°C to+85℃
-40℃to+85℃		56-Lead Lead Frame Chip ScalePackage [LFCSP_VQ]
56-Lead Lead Frame Chip Scale Package [LFCSP_VQ
Evaluation Board		CP-56-
CP-56-
