AM459010XD-P3无源双平衡混频器AMCOM

发布时间：2024-07-24 08:43:30     浏览：5664

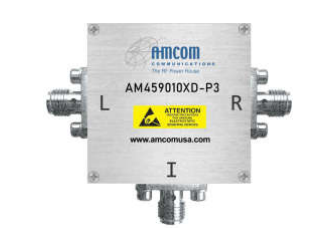

AM459010XD-P3无源双平衡混频器AMCOM

　　AMCOM的AM459010XD-P3是一款高性能的无源双平衡混频器，专为需要高第三阶截距点(IP3)的应用设计。该混频器适用于本地振荡器(LO)驱动电平在+9dBm至+17dBm之间的场景，具有以下主要特性：

　　频率范围：

　　- LO/RF: 4.5 – 9.0GHz

　　- IF: DC – 2.5GHz

　　本地振荡器(LO)电平：+13dBm

　　转换损耗：8.5dB

　　射频输入功率：高达+10dBm

　　第三阶截距点(IP3)：+21dBm

　　连接器类型：SMA

　　应用领域

　　AM459010XD-P3混频器广泛应用于多个关键领域，包括：

　　- 电信基础设施

　　- 军事和航天

　　- VSAT(甚小口径终端)

　　- 测试与仪器

　　- 雷达

　　- 通讯

　　电性能规格(在+25°C，LO = +13dBm条件下)

ParameterUnitMinimumTypicalMaximum
Frequency Range
         LO/RF
         IF		GHz
GHz		4.5
DC
9.0
2.5
Conversion LossdB
8.5 10
LO-RF Isolation
         4.5-9.0 GHz		dB17 25
LO-IF Isolation
         4.5-9.0GHz		dB17 25
RF InputPower up todBm+7 +10
IP3(Center Band)dBm+15 +21


　　AM459010XD-P3混频器因其较低的转换损耗和出色的线性度，在电信、军事、航天、VSAT、测试和仪器、雷达及通讯等领域中表现出色，是高性能混频应用的理想选择。

深圳立维创展是AMCOM功率放大器的代理销售，主营AMCOM的功率放大器，如：射频晶体管、MMIC功率放大器、混合放大器模块、宽带放大器、高功率放大器模块、带RF和DC连接器的高功率放大器模块和低噪声放大器，功率放大器，开关，衰减器，移相器以及上/下边变频器的定制，欢迎咨询。
