MPAS-28-02002000-70-30P中等功率放大器MITEQ

发布时间：2024-07-02 08:40:58     浏览：584

　　MPAS-28-02002000-70-30P是MITEQ公司生产的一款中等功率放大器，属于MPAS系列。该系列放大器设计用于覆盖从L至K频段(2至20 GHz)的广泛频率范围，具有多倍频程的带宽。MPAS系列放大器内置了热保护和复位功能，以及过流/欠电流报警功能，确保了设备的稳定和安全运行。

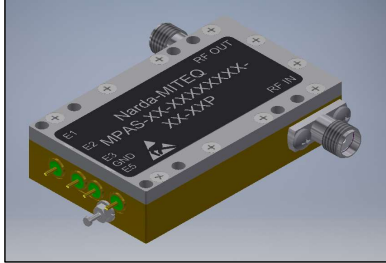

MPAS-28-02002000-70-30P中等功率放大器MITEQ

　　这款放大器特别适合用作增益模块、驱动器或中间级放大器，因其提供了1 W的线性功率(P1dB)和低噪声系数(NF)，典型值为4.5 dB，最大值为7.0 dB。这样的性能使得MPAS放大器既可以作为低噪声输入级，也可以作为接收器链中的唯一放大器，从而在成本上实现显著节省。

　　技术规格方面，MPAS-28-02002000-70-30P提供了典型增益为30 dB，最小增益为28 dB，增益平坦度典型值为±1.0 dB，最大值为2.0 dB。其1dB压缩点输出功率典型值为+31 dBm，最小值为+30 dBm。输入和输出VSWR的最大值分别为2.2和2.2，而典型值分别为1.3和2.0。

　　该放大器的直流供电电压典型值为+16 VDC，最小和最大供电电压均为+16 VDC至+20 VDC。直流供电电流最大值为740 mA，而在饱和功率时的电流最大值为1000 mA。此外，MPAS放大器还具备TTL开关功能，其开关延迟典型值小于200微秒，上升/下降时间典型值小于100微秒，这有助于实现快速的电子控制和降低功耗。

型号：

型号名称频率
范围(GHz)		增益
(dB mn.)		P1dB
(最小dBm)		噪声
疏数
(dB max)
MPAS-10-02002000-70-30P2-2010307.0
MPAS-28-02002000-70-30P2-2028307.0
MPAS-40-02002000-45-30P2-2040304.5

深圳市立维创展科技有限公司，依据加拿大总公司地理优势，针对MITEQ产品线，无论收购并购如何变化，始终擅长MITEQ产品线订货渠道和售后服务支持，欢迎与我们的销售代理联络。
