AGC-1053压控放大器Teledyne防务电子
发布时间：2024-07-02 08:46:51 浏览：5555
在现代电子设备和通信系统中，压控放大器(Voltage Controlled Amplifier,
VCA)扮演着至关重要的角色，它们能够根据外部电压信号调整其增益，从而实现对信号强度的精确控制。Teledyne防务电子公司生产的AGC-1053压控放大器，就是这样一款高性能的设备，它集成了先进的技术，以满足各种严苛的应用需求。
AGC-1053压控放大器采用了三个MMIC
RF放大器，每个放大器都具有22dB的增益，这使得整个放大器在处理信号时能够提供强大的放大能力。此外，它还整合了PIN二极管，这种二极管能够通过外部施加的0到+5VDC控制电压来实现增益的精细调节。这种设计使得AGC-1053在增益控制方面具有极高的灵活性和精确性。

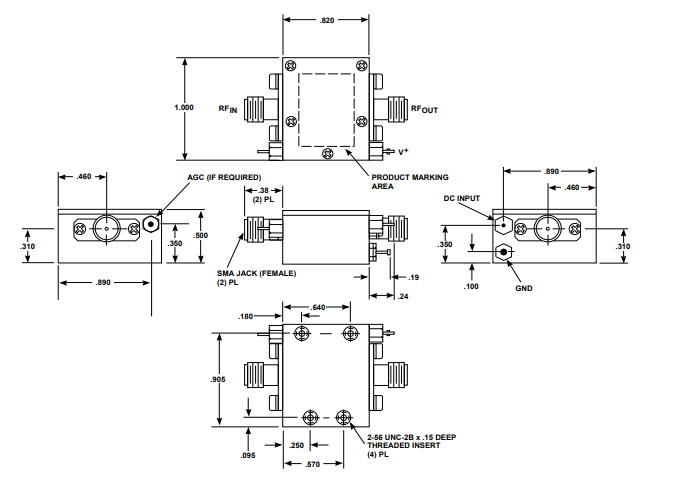

该放大器的工作频率范围非常宽广，从10MHz延伸至1000MHz，这使得它能够适应多种不同的通信频段。在功耗方面，AGC-1053的晶体管功耗为125/125/175mW，这样的低功耗特性有助于减少系统的热负荷，提高整体效率。此外，它采用了紧凑的TO-8F封装形式，便于集成到各种设备中。
在电气规格方面，AGC-1053在25°C时的典型小信号增益为22dB，噪声系数为11.0dB(最大)，输出功率在+1dB压缩时为+8.0dBm(最小)，输入/输出VSWR分别为1.5:1(最大)。这些参数保证了放大器在各种工作条件下都能提供稳定和可靠的性能。
| Maximum Ratings |
| Parameter | Maximum |
| DC Voltage | +17Volts |
| Continuous RF Input Power | +17dBm |
| OperatingCase Temperature | -55 to+125℃ |
| Storage Temperature | -62 to+150°℃ |
| “R”Series Burn-In Temperature(T) | +125℃ |
| Thermal Characteristics¹ |
| θ | 130/130/130°C/W |
| Active Transistor Power Dissipation | 125/125/175mW |
| Junction TemperatureAbove Case Temperature | 16/16/24℃ |
| MTBF (MIL-HDBK-217E,Aur@90°℃) | 378,652 Hrs. |
AGC-1053压控放大器适用于开环或闭环增益控制、接收机输出增益控制、发射机输出电平控制等多种应用场景。无论是军事通信、卫星通信还是其他高要求的电子系统，AGC-1053都能提供可靠的信号放大和控制解决方案。
深圳市立维创展科技是Teledyne防务电子的经销商，提供Teledyne防务电子产品涵盖LDMOS、GaN、GaAs和InP。Teledyne防务电子产品线支持宽频带、窄带、脉冲放大器，频率1MHz~220GHz，功率mW~10kW，优势渠道提供Teledyne防务电子订货，欢迎咨询。
