JL-17/NF 3dB混合耦合器MCLI

发布时间：2024-07-01 09:15:04     浏览：527

　　在现代电子通信领域，精确的信号处理和高效的能量传输是至关重要的。JL-17/NF 3dB混合耦合器MCLI作为一种先进的电子设备，以其卓越的性能和广泛的应用范围，成为了工程师们理想的选择。

　　该耦合器的设计特点首先体现在其宽广的频率范围上，从0.01 MHz到60 MHz，几乎覆盖了所有常见的通信频段，确保了在各种应用场景下的兼容性和灵活性。其3dB的典型耦合值意味着在耦合路径上，信号强度将衰减约一半，这对于信号分配和功率控制至关重要。

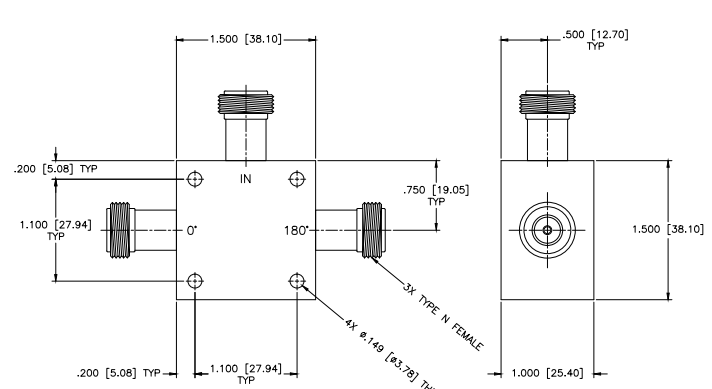

JL-17/NF 3dB混合耦合器MCLI

　　隔离度是衡量耦合器性能的另一关键指标，JL-17/NF 3dB混合耦合器MCLI的最小隔离度为20dB，有效地减少了信号泄露，保证了系统的稳定性和可靠性。此外，其最大VSWR值为1.30:1，表明了极低的信号反射，从而提高了系统的整体效率。

　　在插入损耗方面，该耦合器的最大值仅为0.7dB，这意味着信号在通过耦合器时的功率损失极小，有助于维持信号的完整性和强度。幅度平衡和相位平衡的最大值分别为±0.2dB和±2 Deg，确保了在耦合路径和直通路径之间信号强度和相位的精确匹配，这对于多路径信号处理尤为重要。

　　JL-17/NF 3dB混合耦合器MCLI能够处理的最大输入功率为3W，这保证了其在高功率应用中的安全性和稳定性。同时，其工作温度范围从-55°C至+85°C，使其能够在极端环境下依然保持优异的工作性能。

深圳市立维创展科技有限公司，授权代理销售MCLI产品，欢迎客户咨询。
