4205A-127可编程衰减器Aeroflex-Weinschel
发布时间：2024-06-24 08:57:24 浏览：672
Weinschel

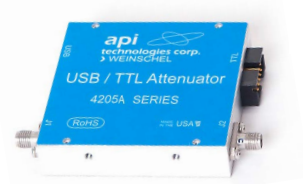

4205A-127可编程衰减器是一款高性能的数字衰减器，设计用于广泛的频率范围，从0.3MHz到6000MHz，能够提供高达127.75dB的衰减范围，且调节步长精细至0.25dB。这款衰减器采用了先进的MMIC(单片微波集成电路)技术，确保了其固态重复性和性能的稳定可靠。
该衰减器支持多种控制模式，包括USB、并行I2C、SPI和UART，这使得它在不同的应用场景下都能灵活使用。其采用的SMA连接器保证了与其他设备之间的稳定连接。
Weinschel 4205A-127的显著特点包括：
- 快速切换：能够在极短的时间内(最大切换时间为0.4微秒)改变衰减值，适用于需要快速响应的应用。
- 高精度：精细的衰减步长(0.25dB)使得衰减器能够实现精确的衰减设置，满足高精度测量的需求。
-
广泛的应用场景：适用于自动化测试设备(ATE)、WiMAX、LTE、WiFi、3G/4G衰减以及USB/TTL信号等场景，可用于模拟环境中的衰减实验、MIMO测试以及工程/生产测试实验室环境。
- 良好的性能指标：在不同频率下，该衰减器均展现出良好的插入损耗和VSWR(电压驻波比)性能，确保了信号的稳定传输。
规格参数：
| Attenuation Range(non-parallel mode) | 127.75 dB in 0.25 dB steps |
| Frequency Range | 0.3 to 6000 MHz |
| Nominal Impedance | 50 Ω input/output |
| Power Rating (max.for linear operation): | +23 dBm C.W.,+28 dBm pulsed |
|
| Cell Configuration |
| Model No. | Attenuation Range/Step (dB) | Attenuation Cells (dB) |
| 4205A-127 | 0-127.75/0.25 | 0.25,0.5,1,2,4,8,16,32,64 |
|
| Insertion Loss (dB) |
| Frequency Range (MHz) | Typica | Maximum |
| 0.3-1000 | 5.7 | 6.3 |
| 1000-2200 | 7.1 | 7.8 |
| 2200-4000 | 9.0 | 9.8 |
| 4000-6000 | 12.0 | 12.8 |
|
| VSWR |
| Frequency Range (MHz) | Typical | Maximum |
| 0.3-600 | 1.60:1 | 1.80:1 |
| 600-5000 | 1.25:1 | 1.55:1 |
| 5000-6000 | 1.30:1 | 1.70:1 |
此外，Weinschel 4205A-127还配备了基于LabView的USB控制中心软件(AUCS)，用户可以通过标准的USB
2.0通信接口进行设备的设置、控制和测试测量操作。该软件提供了友好的用户界面和强大的功能，进一步提升了用户的使用体验。
