X4C25L1-03G 3dB混合耦合器Anaren安伦

发布时间:2024-06-24 09:11:03     浏览:663

  X4C25L1-03G是Anaren安伦一款低轮廓、高性能的3dB混合耦合器,专为5G应用而设计。它采用表面贴装封装,适合大规模生产,材料为陶瓷填充的PTFE复合材料,确保了优异的电气和机械稳定性。所有部件均经过严格的质量测试,并进行100%射频测试,表面处理采用ENIG工艺。

X4C25L1-03G 3dB混合耦合器Anaren安伦

  产品特点

  频率范围:2200-2800 MHz,专为5G应用优化。

  性能指标:具有非常低的插入损耗(最大0.25 dB),严格的幅度平衡(±0.5 dB),高隔离度(最小23 dB),以及良好的回波损耗(最小23 dB)。

  生产便利性:设计便于自动化生产,提供卷带包装,适用于大批量生产。

  环境适应性:工作温度范围广泛,从-55°C到+140°C,功率处理能力为3 W(在105°C时的平均CW功率)。

  电气规格

  频率范围:2200-2800 MHz

  隔离度:最小23 dB

  插入损耗:最大0.25 dB

  回波损耗:最小23 dB

  幅度平衡:最大±0.5 dB

  相位:90°±3°

  功率处理能力:3 W(在105°C时的平均CW功率)

  工作温度范围:-55°C到+140°C

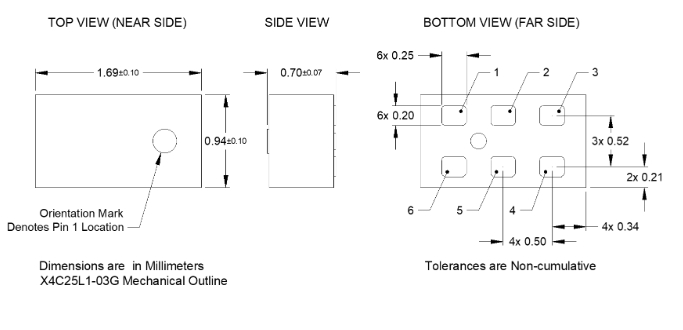

  机械尺寸


  应用场景

  X4C25L1-03G 3dB混合耦合器是专为5G等高频应用场景设计的,其低损耗、高隔离度和精确的幅度平衡使其成为高性能射频电路的理想选择。无论是用于基站还是其他无线通信设备,该耦合器都能提供稳定可靠的性能。

深圳市立维创展科技Anaren安伦品牌的经销商,主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品,产品原装库存,极具价格优势,欢迎咨询

详情了解Anaren请点击:http://www.leadwaytk.com/brand/11.html
