KRYTAR 504020006同轴双向耦合器

发布时间：2024-06-24 08:53:08     浏览：527

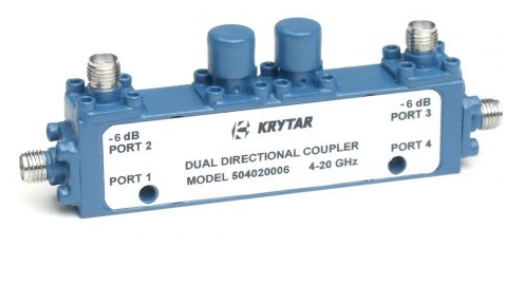

　　KRYTAR 504020006同轴双向耦合器是一款高性能的4端口耦合器，它结合了两个主线级联的3端口耦合器，形成了一个双向设计。这种设计使得该耦合器能够在同一封装中监控正向功率和反射功率，同时保证了良好的方向性、平坦度和耦合精度。


　　该型号504020006耦合器具有以下特点：

　　宽带频率范围：4.0至20.0 GHz，适用于多种频率需求。

　　标称耦合：6 dB，具有±0.8 dB的耦合精度和±0.5 dB的频率灵敏度，确保了精确的功率分配和测量。

　　插入损耗：小于4.0 dB，包括耦合功率，减少了信号损失。

　　方向性：大于16 dB，提供了良好的信号分离能力。

　　最大VSWR：1.35，保证了良好的匹配性能。

　　额定输入功率：20 W平均功率和3 kW峰值功率，适用于高功率应用。

　　连接器：行业标准的SMA母连接器，便于集成到现有系统中。

　　尺寸和重量：紧凑的包装尺寸为2.90英寸(L) x 0.50英寸(W) x 0.75英寸(H)，重量仅为2.5盎司，适合空间受限的应用。

　　工作温度范围：-54°至85°C，适用于广泛的温度环境。

　　KRYTAR 504020006双向耦合器的典型应用包括功率采样和测量、放大器均衡、驻波比监控、现场控制以及放大器和负载保护。它还适用于电子战(EW)、商用无线、卫星通信、雷达、信号监测和测量、天线波束成形和EMC测试环境等多种系统应用。对于需要外部调平、精确监控、信号混合或扫描传输和反射测量的系统，KRYTAR 504020006耦合器提供了一个理想的解决方案。

深圳市立维创展科技授权代理KRYTAR产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
