Ironwood Electronics高速应用板对板连接器
发布时间：2024-06-14 08:45:49 浏览：581
Ironwood
Electronics的高速应用板对板连接器是一款专为高速应用设计的连接器，它采用了多种先进技术来提供高性能的连接解决方案。以下是对其特点的详细介绍：
技术特点：连接器采用弹性体、弹簧针和针/插座互连技术，这些技术使得连接器能够在保证信号传输质量的同时，实现高带宽的传输。特别是，它能够提供高达94GHz的带宽，这对于需要高速数据传输的应用至关重要。
设计优势：该连接器具有紧凑的设计，能够最大限度地减少占用空间，这使得它特别适用于对空间有严格要求的设备中。此外，它使用的激光和层压工艺不仅保证了连接的准确性和可靠性，还实现了快速开发和较短的交货时间，无需昂贵的硬质工具。
支持规格：连接器支持从0.3mm到2.54mm的间距和0.25mm到5mm的高度，这使得它能够适应不同设备和应用的需求。无论是板对板还是柔性对板的连接，它都能提供定制化的解决方案。
导电弹性触点：使用导电弹性触点的连接器能够提供尽可能高的带宽。这种弹性体技术利用硅柱状纽扣中的导电银颗粒，通过适当的间距嵌入非导电聚合物基板中，从而在两侧提供顺应性，确保信号传输的稳定性和可靠性。
弹簧销触点：使用弹簧销触点的连接器提供灵活的高度选择。弹簧销本身坚固耐用，具有很高的耐久性，可用于宽温应用。这种设计保证了连接器在不同工作环境下的稳定性和可靠性。

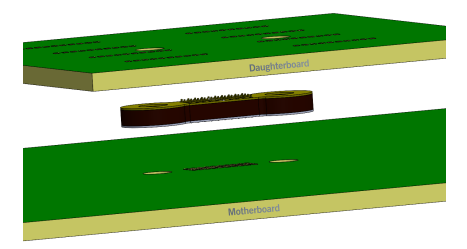

针夹式公/母触点：这种连接器在母板和子板之间提供配接/拔插选项。它由母插座阵列和公针阵列两部分组成，通过标准的RoHS焊接方法焊接到主板和子板上。配对时，只需将它们插入在一起即可实现可靠的连接。这些连接器具有镀金配接表面，可实现可靠连接，并且所需力仅为传统连接器的一半。
应用领域：Ironwood
Electronics的高速应用板对板连接器通过环境测试(MIL-STD)，适用于各种应用，包括汽车、军事、通信、工业等。无论是在严苛的环境条件下还是在高性能要求的应用中，它都能提供稳定可靠的连接解决方案。
规格参数：
Mechanical |
|
| Force per contact | 8 grams to 30 grams |
| Life cycles | >50 K |
| Contact length (@test) | 1.0 mm to 6.0 mm |
| Electrical |
|
| nsertion loss S21@-1dB | up to 50 GHz |
| Return loss S11@-15dB | up to 50 GHz |
| Self inductance | 0.28 nH |
| Mutual inductance | 0.08 nH |
| Mutual capacitance | 0.02 pF |
| mpedance | 550hms |
| Time delay | 6.6 ps |
| Current carrying capacity | 1.8 A |
| Contact resistance | 20 m0hms |
| Material |
|
| Operating temperature | -55℃ to+180℃ |
| Housing | aminated Polyimide(Cirlex) |
| Contact | BeCu Plunger with SS spring |
