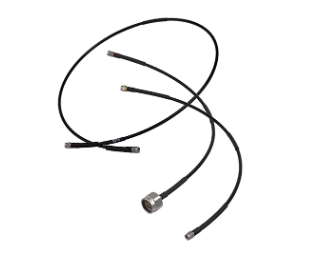

Titan Flex T170射频RF同轴电缆线缆RF-Labs
发布时间：2024-06-14 08:50:29 浏览：761
Titan Flex T170是一款高级RF(射频)同轴电缆，专为高性能系统设计，同时提供较高的性价比。以下是该电缆的详细规格和特点：
| 1.0 Electrical Data |
| Frequency,Max (GHz | 18.0 |
|
|
| lmpedance,nominal (2) | 50 |
|
|
| Velocity of Propagation (% | 70 |
|
|
| Shielding Effectiveness,18 GHz(dB/ft) | >-90dB |
|
|
| Capacitance (pF/ft) | 29.4 |
|
|
| Delay (ns/It),(ns/meter) | 1.45 | 4.761024 |
|
Attenuation k1 (db/100ft)@23 deg C
Attenuation k2 (db/100ft)@23 deg C | 0.34695
0.000621 |
| Attenuation (Typical)at any Frequency
=k1x SqRt (FMHz)+k2x(FMHz |
|
| 2.0 Mechanical/Environmental Data |
| Weight (lbs/100ft),(Kg/100m) | 3.10 | 4.66 |
|
| Temperature Range (C) | -55 to +200 |
|
| Minimum Bend Radius (inch),(mm) | 0.80 | 20.32 |
|
|
| 3.0 Construction Data |
| Inner Conductor (inch) A | - | Solid SCCS |
| Dielecdric (inch B | - | Solid PTFE |
| First Outer Shield (inch) C |
| Spiral Wrap SPC |
| Second Outer Shield (inch D |
| Flat Braided SPc |
| Jacket (inch O.D F | 0.163 | Blue FFP |
插头连接器
Titan Flex
T170支持多种标准连接器，包括SMA、TNC、N型连接器，根据不同的插头类型(公头/母头)、性别、方向及损失参数有所不同。
应用领域
Titan Flex T170适用于高频率连接应用，特别是在需要高质量信号传输和屏蔽效果的场合，如雷达系统、卫星通信和其他RF应用系统。
主要特点与优势
适配标准连接器接口： 能够适应多种标准的连接器接口。
高性能参数： 最大操作频率高达18 GHz，阻抗50欧姆，屏蔽效果在18 GHz时大于-90 dB/ft。
物理特性： 重量每100英尺约3.10磅，温度范围-55°C至+200°C，最小弯曲半径0.80英寸。
经济性： 提供经济实惠的定价点，适合寻求高性价比高质量电缆的客户。
产品型号：
Cable
Code | Connector
Code | Series | Gender | Type | C-Nut
Style* | Body
Material* | Body
Finish* | Loss
per GHz | Frequency
Max GHz |
| T170 | SMS | SMA | (Male) | Straight | H | SS | G | 0.01 | 18 |
| T170 | SFS | SMA | (Female) | Straight | N/A | SS | G | 0.015 | 18 |
| T170 | SMR | SMA | (Male) | R/A | H | SS | G | 0.02 | 18 |
| T170 | NMS | Type-N | (Male) | Straight | H | B | T | 0.011 | 12 |
| T170 | NMR | Type-N | (Male) | R/A | H | B | T | 0.02 | 12 |
| T170 | NFBS | Tvpe-N | (Female ) Bulkhead | Straight | N/A | B | T | 0.015 | 12 |
| T170 | TMS | TNC | (Male) | Straigh | K | B | G | 0.011 | 8 |
| T170 | TMR | TNC | (Male) | R/A | K | B | G | 0.02 | 8 |
| T170 | TFBS | TNC | (Female) Bulkhead | Straight | N/A | B | G | 0.015 | 8 |
| T170 | BMS | BNG | (Male | Straight | B | B | N | 0.015 | 2 |
