QT-03-301 3dB扁平封装90°混合耦合器PULSAR

发布时间：2024-06-13 08:44:12     浏览：439

　　PULSAR QT-03-301是一款高性能的3dB扁平封装90°混合耦合器，专为在3.23至3.57 MHz的频率范围内工作而设计。该耦合器具有10%的带宽，中心频率为3.4 MHz。其主要技术参数包括最大插入损耗为0.3 dB，最小隔离度为25 dB，最大幅度平衡为0.7 dB，最大相位平衡为2°，以及最大电压驻波比(VSWR)为1.20:1。

QT-03-301 3dB扁平封装90°混合耦合器PULSAR

　　该耦合器采用Pin封装类型，外形尺寸为0.38英寸 x 0.51英寸 x 0.15英寸，便于集成到各种系统中。其功率额定值为1W，前提是负载的VSWR优于1.20:1。耦合器的输入端口为1，90°输出端口为5，0°输出端口为8，隔离端口为4，而地端口则包括2、3、6和7。

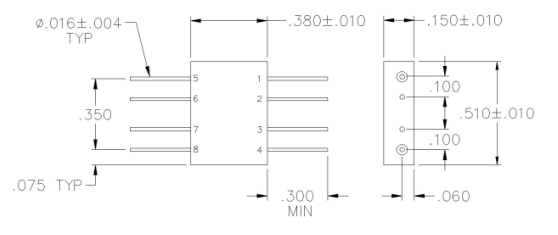

QT-03-301 尺寸

　　PULSAR品牌提供完整的QT-03-301系列产品，频率范围可高达40 GHz，并且支持定制服务，以满足客户的特定性能或封装要求，通常无需额外费用。PULSAR已通过ISO-9001质量管理体系认证和ITAR注册，确保了产品的可靠性和安全性。

深圳市立维创展科技授权代理销售PULSAR微波产品，并提供售后支持服务，欢迎咨询。
