TV32/TV50热VAC测试电缆MegaPhase

发布时间:2024-06-13 08:49:48     浏览:767

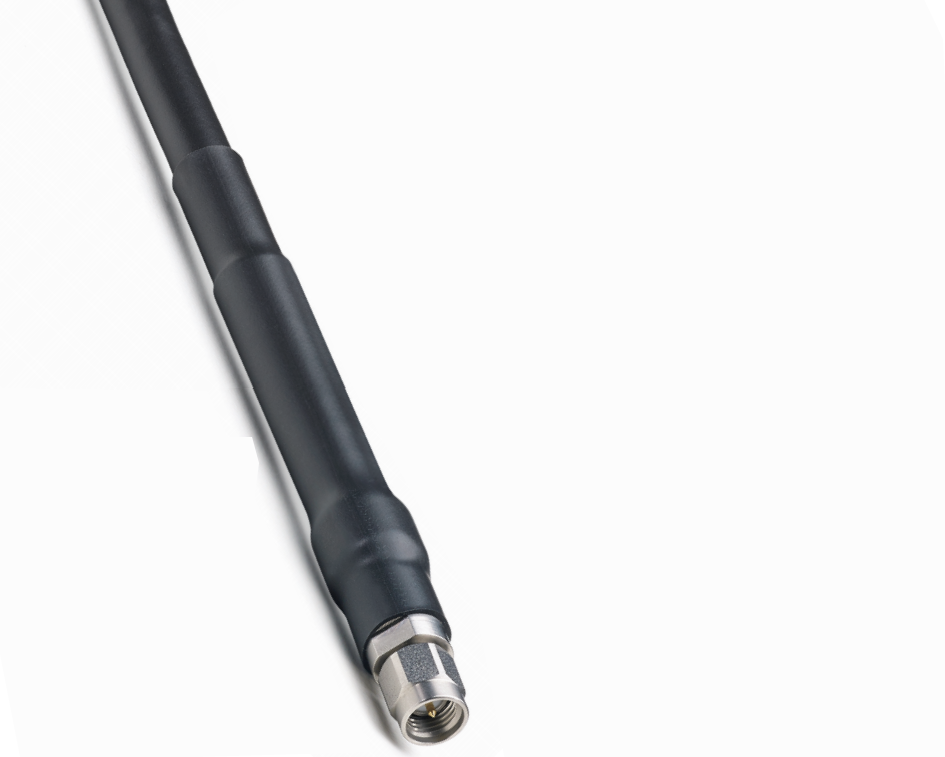

  MegaPhase的50GHz热VAC测试电缆是一款专为极端环境下的测试需求而设计的高性能电缆。这款电缆特别适用于空间和机载系统的测试,能够在高温和高真空条件下稳定工作,非常适合用于热真空舱、高度舱、热冲击测试等场景。

TV32/TV50热VAC测试电缆MegaPhase

  主要特点:

  低排放:适合在洁净室等对环境污染要求极高的场所使用。

  相位稳定:能够在温度变化或机械应力下保持信号的相位稳定,确保测试数据的准确性。

  通风连接器:通过减少电缆内部的气压变化,提高连接的可靠性。

  理想用于高架测试:适用于大型测试环境,如RF有效载荷的测试。

  坚固的结构:具有耐用的外层和内部构造,能够承受严酷的环境条件。

  技术规格:

  最大频率:50 GHz

  阻抗:50Ω名义值

  传播速度:根据不同型号(如TV32和TV50)有所不同

  内导体:镀银铜

  介质:PTFE(TV32)和发泡FEP(TV50)

  屏蔽效果:良好的屏蔽性能,减少干扰

  外部导体:镀银铜编织/箔或GrooveTube? Cu

  介电强度:TV32为10 kV at 60 Hz,TV50为1.2 kV at 60 Hz

  可用连接器:包括多种类型,如1.85mm、2.4mm、2.92mm、3.5mm、7mm、7-16 DIN、BNC、SMA、TNC、Type N、ZMA、ZN等

  机械数据:

  - 包括最大组装长度、静态弯曲半径、重量、抗压碎性和操作温度范围等,这些数据对于选择适合特定测试环境的电缆至关重要。

型号参数:

FrequencyTV32 Series*TV50**Conn
Loss
dB
VSWR
AttenuationAttenuation
BandGHzdB/ftdB/mdB/ftdB/m
UHF0.30.0620.2030.1040.3410.0061.10
0.50.0820.2680.1350.4430.009
0.80.1060.3480.1720.5660.012
L1.00.1200.3940.1940.6350.014
S2.00.1780.5850.2790.9150.0241.15
2.40.1990.6520.3071.0090.027
3.00.2270.7440.3471.1370.032
C4.00.2700.8850.4051.3280.040
6.00.3471.1380.5051.6580.055
X8.00.4171.3670.5931.9450.0701.20
10.00.4821.5800.6722.2050.0841.25
12.40.5551.8220.7592.4910.1011.30
Ku15.00.6312.0700.8472.7790.118
18.00.7152.3450.9413.0890.1391.35
K20.00.7692.5221.0013.2850.152
22.00.8212.6951.0593.4750.165
24.00.8732.8651.1153.6590.178
26.50.9373.0731.1833.8810.1941.40
Ka28.00.9743.1961.2234.0110.204
30.01.0243.3581.2744.1810.217
32.01.0723.5181.3254.3470.230
34.0

1.3754.5100.2431.45
36.0

1.4234.6690.256
V40.0

1.5184.9800.2811.50
45.0

1.6335.3560.313
50.0

1.7435.7190.3441.55
