2LPL-10-13050-15P锁相振荡器MITEQ
发布时间：2024-05-29 08:43:49 浏览：544
Narda-MITEQ的2LPL系列锁相振荡器是一款高性能的相位锁定源，设计紧凑，尺寸为2.0英寸宽x 2.0英寸长x
0.61英寸高或2.25英寸宽x 2.25英寸长x 0.60英寸高。这款振荡器能够在10 MHz至15
GHz的固定频率范围内提供卓越的相位噪声和杂散性能。
该设备可以通过外部参考信号或内部温度补偿晶体振荡器(TCXO)运行，提供低至500 PPB(每十亿分之五)的稳定性。内部直流稳压器设计灵活，支持从+7
VDC到+28 VDC的直流电源输入。
2LPL系列的关键特性包括：
- 低成本
- 锁相功能
- 内置参考清理
- 低相位噪声
- 低G灵敏度
- 小型封装
- 100%老化和温度测试
- 高输出功率选项：+17 dBm的输出功率
| SPECIFICATIONS |
| Output frequency range capabilities | 0.010 GHz to 15 GHz(Fixed Output) |
| Output power | +13 dBm minimum |
| Output harmonic | -25 dBc maximum |
| Subharmonics for 15 GHz to 20 GHz bands | -10 dBc maximum |
| Output spurious | -60 dBc maximum |
| Phase noise | See graph and table |
| Input reference frequency | 1 MHz to 200 MHz(or 10 MHz optional reference
ouptut available |
| Input reference power level* | 0±3 dBm* |
| Input impedance | 50 ohms |
| Load VSWR | 1.5:1 nominal |
| DC power requirements | +7 volts to +24 volts at 3.5 W typical to 4 W maximum |
| Phase lock alarm | TTL High in lock,low out of lock |
| *Internal/reference:0.5 ppm at 0°C to 60°℃ output can be made available. |
| Phase Noise Specifications | OFFSET (Hz) |
| (dBc/Hz,Typical) | 10 | 100 | 1K | 10K | 100K | 300K | 1M |
| 1470 MH7 | -68 | -95 | -111 | -117 | -120 | -127 | -139 |
| 5575 MHz | -50 | -85 | -100 | -106 | -108 | -112 | -126 |
| 11020 MHz | -45 | -78 | -94 | -99 | -102 | -107 | -120 |
| 14840 MHz | -45 | -75 | -92 | -97 | -98 | -101 | -115 |

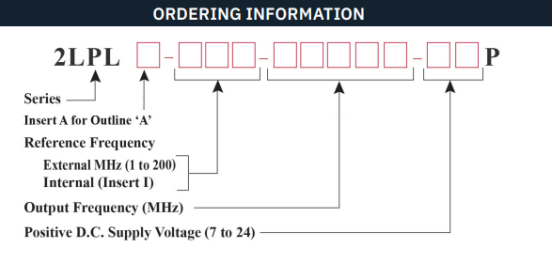

订购指南：
深圳市立维创展科技有限公司，依据加拿大总公司地理优势，针对MITEQ产品线，无论收购并购如何变化，始终擅长MITEQ产品线订货渠道和售后服务支持，欢迎与我们的销售代理联络。
