AGC1025压控放大器Teledyne防务电子

发布时间：2024-05-29 08:47:00     浏览：583


　　AGC1025是一款高性能薄膜压控放大器，采用标准尺寸TO-8封装。其主要特点包括：

　　- 高增益：21.5 dB

　　- 自动增益控制(AGC)范围：0至5伏，对应增益控制范围为+25.0 dB

　　- 工作频率范围：5至1100 MHz，保证值为10至1000 MHz

　　- 增益平坦度：±0.5 dB至±1.0 dB

　　- AGC范围：25 dB至20 dB

　　- 噪声系数：5.2 dB至6.5 dB

　　- 驻波比(SWR)：小于2.0:1

　　- 输出功率(@1 dB增益压缩)：+9.0 dBm至+7.0 dBm

　　- 响应时间：小于10 µsec

　　- 最大直流电流：50 mA至60 mA(工作电流)，0至10 mA(偏置电流)

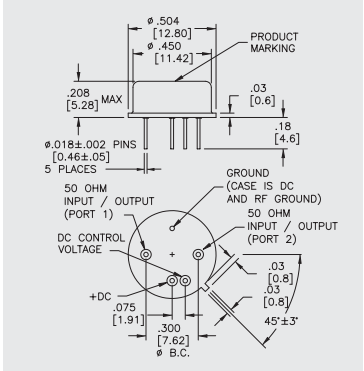

　　互调性能方面，AGC1025具有良好的二阶和三阶拦截点。绝对最大额定值包括储存温度、壳体温度、直流电压、射频输入功率等。封装信息为标准尺寸TO-8。使用时需注意，该放大器应在50欧姆系统下工作，并在+15 Vdc供电电压下才能达到上述性能。这些信息有助于电子工程师在设计和应用中正确使用AGC1025。

深圳市立维创展科技是Teledyne防务电子的经销商，提供Teledyne防务电子产品涵盖LDMOS、GaN、GaAs和InP。Teledyne防务电子产品线支持宽频带、窄带、脉冲放大器，频率1MHz~220GHz，功率mW~10kW，优势渠道提供Teledyne防务电子订货，欢迎咨询。
