AHP0010-20-3040射频功率放大器WENTEQ

发布时间：2024-05-22 08:56:57 浏览：632


　　AHP0010-20-3040射频功率放大器是WENTEQ公司生产的一款高性能微波设备。它具有以下特点：

　　1. 高功率输出：能提供高达10瓦特的P-1dB功率输出，确保信号传输的强度和效率。

　　2. 良好的VSWR：具有稳定的VSWR，保证了放大器在工作过程中的稳定性。

　　3. 高效Class AB操作方式：采用Class AB操作方式，即在保持高效率的同时保持较低的功耗。

　　4. SMA类型的女性连接器：采用SMA类型的女性连接器，方便与其他微波设备连接。

　　在电气方面，该放大器的操作温度范围为-20至+65°C，存储温度范围为-45至+125°C，满足宽温条件下的使用需求。电气参数包括频率范围(88.0-108.0 MHz)、P-1dB压缩点(+39.0至+40.0 dBm)、输出IP3(55.0 dBm)等，表明该放大器在射频性能上表现优异。

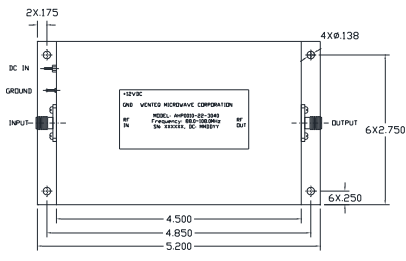

　　在机械结构方面，该放大器尺寸约为5.2x3.0x1.0英寸，紧凑的尺寸适合在设备内部或外部安装。具有DC IN、GRDUND、INPUT、OUTPUT等连接点，方便与外部电路连接。

规格参数：

Parameters	Units	Specifications
Parameters	Units	Minimum	Typical	Maximum
Frequency Range	MHz	88.0		108.0
P-1dB Compression Point	dBm	+39.0	+40.0
Output IP3	dBm		55.0
Nominal Gain@25°℃ base plate temperature	dB	27.0	30.0	33.0
Gain flatness	dB		+/-1.0
Gain Variation over temperature	dB		+/-1.5
Input VSWR			1.5:1	2.0:1
Output VSWR			1.8:1	2.0:1
Spurious	dBc			-60.0
Operating Temperature	℃	40.0		+75.0
Survival Temperature	℃	-45.0		+125.0
DC Power Supply Voltage	V	48.0	50.0	53.0
DC Curren Quiescent (no RF) aPout=+40dBm	mA		100 500	200 650
In/Out connectors		SMA-type female
Size	inches	5.2x3.0x1.0
