9428T-MF线路延伸器ARRA

发布时间：2024-05-23 08:37:13     浏览：609

　　ARRA线路延伸器是一种高性能的射频和微波信号传输设备，它能够在广泛的频率范围内工作，从直流(DC)一直延伸到18 GHz。这种设备在通信、雷达、电子战和测试测量等领域中有着广泛的应用。

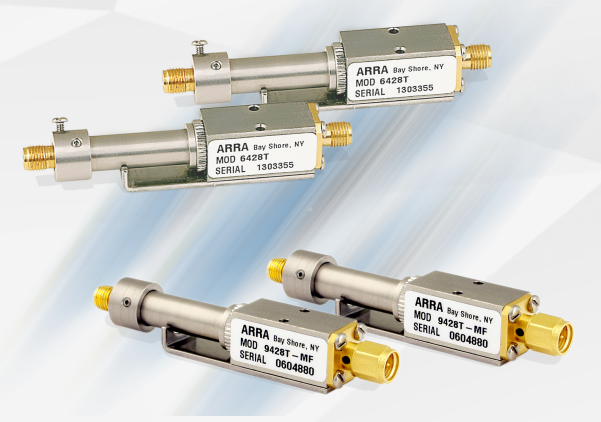

9428T-MF线路延伸器ARRA

　　频率范围：ARRA线路延伸器的频率覆盖范围非常广，从直流到18 GHz，这使得它能够适应多种高频信号的传输需求。

　　相位调整：该设备提供了每GHz 15°的相位调整能力，这对于需要精确相位控制的应用来说是非常重要的。

　　驻波比(VSWR)：在1.3至4 GHz频率范围内，驻波比为1.3，而在4至18 GHz频率范围内，驻波比为1.5。这表明设备在不同频率下都能保持良好的信号反射性能。

　　插入损耗：在0.5 dB至12 GHz的频率范围内，插入损耗为0.5 dB，而在18 GHz时，插入损耗略微增加至0.75 dB。这表明设备在传输信号时损耗较低，有助于保持信号的完整性。

　　额定阻抗：ARRA线路延伸器的额定阻抗为50欧姆，这是射频和微波系统中常用的标准阻抗。

　　插入延迟：设备的插入延迟在0.306 ns(最小值)至0.348 ns(最大值)之间，这对于需要精确时间延迟控制的应用来说是一个重要的参数。

　　射频功率：ARRA线路延伸器能够处理100瓦的平均功率和高达5千瓦的峰值功率，这使得它能够适应高功率射频信号的传输。

　　连接：设备采用SMA母头连接器，这是一种常见的射频连接器，广泛用于微波和无线通信系统中。

　　安装方式：ARRA线路延伸器设计有2个通孔，便于在各种设备和系统中进行安装。

　　完成标准：该设备符合MIL-C-39012系列标准，这是美国军用连接器标准，表明其设计和制造符合严格的军事规格。

　　型号：根据频率范围的不同，ARRA线路延伸器有多个型号，包括DC-2GHz的3428T、DC-4GHz的4428T、DC-8GHz的5428T、DC-12GHz的6428T和DC-18GHz的9428T。

Frequency Range (GHz)Model No.
DC-23428T
DC-44428T
DC-85428T
DC-126428T
DC-189428T
