DBR1000/DBR1001/DBR2000/DBR2001/DBR2004/DBR2005数据总线开关继电器North Hills
发布时间：2024-05-20 08:56:11 浏览：445
North Hills 的DBR1000和DBR2000系列数据总线开关继电器是专为MIL-STD-1553数据总线系统的测试和仿真而设计的。这些继电器在需要重新配置总线系统时提供了极大的灵活性和便利性。
DBR1000和DBR1001型号是双刀单掷(2P1T)继电器，它们可以作为开关使用，允许用户在不实际断开电缆的情况下，将单个远程终端(RT)或整个总线段从总线网络中断开。这种设计简化了维护和测试过程，同时保持了系统的完整性。

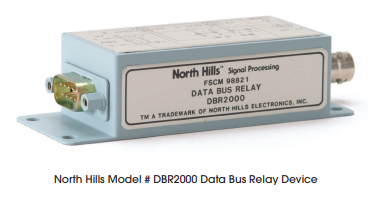

DBR2000、DBR2001、DBR2004和DBR2006型号则是双刀双掷(2P2T)继电器，它们提供了更多的灵活性，允许用户将仪表或RT从一个总线或分支线切换到另一个总线或分支线，或者重新配置总线网络。这些继电器特别适用于需要频繁切换和重新配置的测试环境。
DBR2004型号具有内置的终结器，这对于确保总线信号的正确终止和减少反射至关重要。而DBR2005和DBR2006型号则提供了出色的隔离性能，高达90
dB的分离，这在处理红色/黑色或安全总线情况时尤为重要，因为它们需要高度的信号隔离来保证安全性。
这些继电器的特点包括：
- 高达90 dB的隔离性能。
- 提供2P1T或2P2T的配置。
- 非常适合用于测试和仿真，因为它们允许在不中断系统运行的情况下进行测试。
- 无需更换电缆，简化了操作并减少了潜在的故障点。
- 设计简单易用，技术人员可以快速上手并进行操作。
规格参数：
| Parameter | MODEL# |
| DBR-1000 | DBR-1001 | DBR-2000 | DBR-2001 | DBR-2004 | DBR-2005 |
| Contact Arrangement | 2P1T | 2P1T | 2P2T | 2P2T | 2P2T | 2P2T |
| Inserfion Loss | 25 dB max | 25 dB max | 25 dB max | 25 dB max | 25 dB max | 25 dB max |
| solafion Befween Ports 1 MHz | 60 dB min | 60 dB min | 60 dB min | 60 dB min | 90 dB min | 90 dB min |
| 10 MHz | 50 dB min | 50 dB min | 50 dB min | 50 dB min | 90 dB min | 90 dB min |
| 100 MHz |
|
|
|
| 80 dB min | 80 dB min |
| Connectors Bus Control | BJ71 or Equivalent High/Blue to Center DE9M-PIN1=(+),PIN5 =(-) |
| Coil Voltage Nominal | 28VDC | 5VDC | 28VDC | 5VDC | 5VDC | 28VDC² |
| Min-Max | 16-48VDC | 3.5-10 | 16-48VDC | 3.5-10 | 3.5-10 | 16-48VDC |
| Resistance,ohms | 2880 | 125 | 2880 | 125 | 125 | 1440 |
| Insulation Withstanding | 500Vac | 500Vac | 500Vac | 500Vac | 500Vac | 500Vac |
| Case and Base Material | CRS Hot Tin Dipped |
深圳市立维创展科技是North Hills的经销商，提供North Hills产品领域包含宽带变压器，宽带巴伦变压器，测试级回波损耗桥等，产品原装进口，质量保证，价格优势，欢迎咨询。
