ADM2587EBRWZ隔离式RS-485数据收发器ADI
发布时间：2024-05-20 09:02:27 浏览：654
ADM2587EBRWZ是一款高性能的隔离式RS-485数据收发器，由ADI(Analog Devices,
Inc.)公司生产。它是一款完全集成的解决方案，专为高速通信应用设计，特别是在多点传输线路环境中。以下是该器件的主要特点和应用：
主要特点：

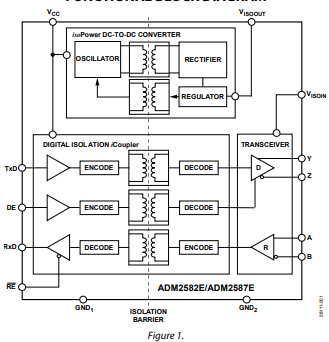

- 完全集成式隔离数据收发器：ADM2587E集成了三通道隔离器、三态差分线路驱动器、差分输入接收器和一个isoPower
DC/DC转换器，提供了一个完整的信号和电源隔离解决方案。
- ±15 kV ESD保护：RS485输入/输出引脚具有静电放电(ESD)保护，提高了系统的耐用性和可靠性。
- 集成式隔离DC-DC电源：内置的isoPower技术提供隔离的DC/DC转换，无需外部DC/DC隔离模块。
- 符合标准：设计符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)标准，适用于均衡的传输线路。
- 灵活的工作电压：支持5V或3.3V单电源供电。
- 高数据速率：ADM2587E支持高达500 kbps的数据速率。
- 多节点支持：总线可以连接多达256个节点。
- 故障保护：具备开路和短路故障保护接收器输入，以及热关断保护功能。
- 高共模瞬变抗扰度：具有大于25 kV/μs的共模瞬变抗扰度，提高了系统在恶劣环境下的稳定性。
应用：
- 隔离式RS-485/RS-422接口：适用于需要电气隔离的RS-485/RS-422通信接口。
- 工业现场网络：在工业自动化和控制系统中，用于构建可靠的通信网络。
- 多点数据传输系统：在多点通信系统中，用于高速数据传输和接收。
产品型号：
| Model' | Data Rate
(MMbps | Temperature
Range | Package Description | Package
Option |
ADM2582EBRWZ
ADM2582EBRWZ-REEL7 | 16
16 | -40℃ to+85℃
-40℃ to+85℃ | 20-Lead SOIC_W
20-Lead SOIC_W | RW-20
RW-20 |
ADM2587EBRWZ
ADM2587EBRWZ-REEL7 | 0.5
0.5 | -40℃ to +85℃
-40℃ to+85℃ | 20-Lead SOIC_W
20-Lead SOIC_W | RW-20
RW-20 |
EVAL-ADM2582EEBZ
EVAL-ADM2582EEMIZ
EVAL-ADM2587EEBZ
EVAL-ADM2587EEMIZ
EVAL-ADM2587EARDZ
EVAL-ADM2587ERPIZ
EVAL-ADM2587EEB2Z |
|
| ADM2582E Evaluation Board
ADM2582E EMI Compliant Evaluation Board
ADM2587E Evaluation Board
ADM2587E EMI Compliant Evaluation Board
ADM2587E Arduino Evaluation Board
ADM2587E Raspberry Pi Evaluation Board
ADM2587E Isolated RS-485 Repeater Evaluation Board |
|
ADM2587EBRWZ是一款适用于工业环境的高性能、高集成度的隔离式RS-485数据收发器，它通过提供集成的信号和电源隔离解决方案，简化了设计并提高了系统的可靠性和耐用性。
