KRYTAR定向耦合器104050006

发布时间：2024-04-29 08:48:16     浏览：486

　KRYTAR公司推出的定向耦合器104050006，它专为那些需要精确调平、监控、信号混合以及扫描透射和反射测量的复杂系统而精心打造。这款耦合器在4.0至50.0 GHz的超宽带频率范围内展现出了卓越的耦合性能，这得益于其精心设计的多用途带状线结构。

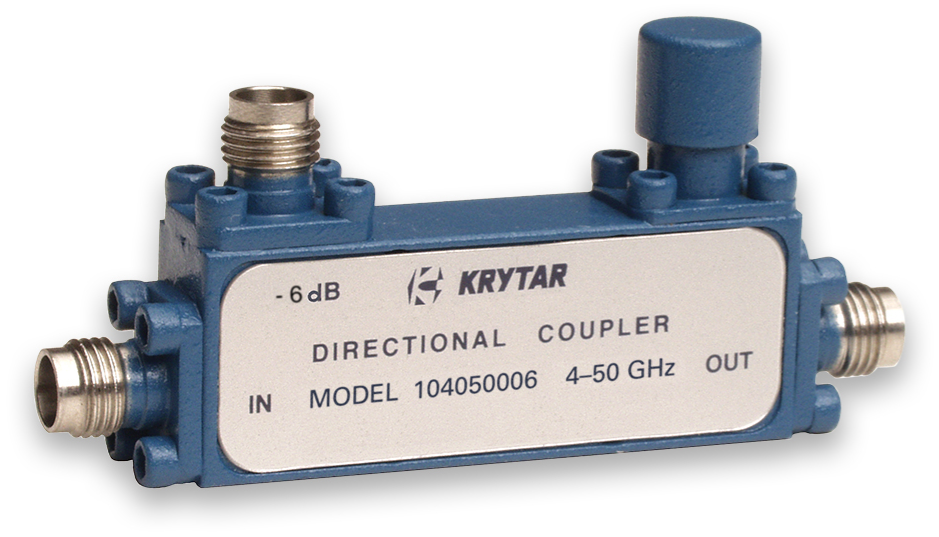

KRYTAR定向耦合器104050006

104050006的标称耦合为6 dB，并具备±2.0 dB的频率灵敏度，确保了在各种应用场景下的稳定性能。此外，其插入损耗仅为2.8 dB，方向性大于10 dB，最大VSWR为1.8，使得信号传输更为高效和清晰。同时，这款耦合器的输入额定功率平均为20 W，峰值功率可达3 kW，充分满足了高功率应用的需求。

值得一提的是，104050006采用了紧凑且轻巧的封装设计，其尺寸仅为1.75英寸(长) x 0.40英寸(宽) x 0.65英寸(高)，重量仅为1.2盎司，这使得它在空间受限的应用场景中成为理想的选择。此外，它还配备了行业标准的2.4mm母头连接器，使得连接和集成更为便捷。

规格参数：

- 频率范围：4.0 GHz - 50.0 GHz

- 标称耦合：6 ± 2 dB

- 频率灵敏度：±2.0 dB

- 插入损耗：2.8 dB

- 方向性：>10 dB

- VSWR：1.8

- 额定功率：20瓦

- 标准连接器：2.4mm母头

**功能亮点**

- 超宽频覆盖：C至Q频段操作

- 精确耦合性能

- 紧凑轻巧设计

- 行业标准连接器

- 支持定制设计

这款定向耦合器不仅适用于电子战(EW)、商用无线、卫星通信等传统领域，还可广泛应用于雷达、信号监测和测量、天线波束成形以及EMC测试环境等多个领域。无论是对于需要高性能还是紧凑尺寸的应用，KRYTAR的Model 104050006定向耦合器都能提供理想的解决方案。

为了满足客户对于关键性能和封装规格的定制需求，KRYTAR还提供完整的工程服务，确保每一款产品都能精准满足客户的特定要求。

深圳市立维创展科技授权代理KRYTAR产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
