4400-8-31/5可编程衰减器Aeroflex-API Tech
发布时间：2024-04-29 08:51:41 浏览：485

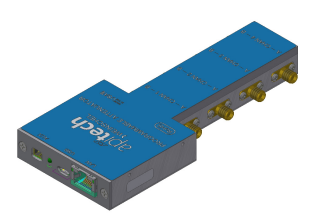

4400-8-31/5是API Tech Weinschel的一款可编程衰减器。它是一个双向的50欧姆单元，在0.1至8 GHz频率范围内工作。
该型号的衰减器可以提供0至31.5 dB的衰减范围，步长为0.5
dB。它可以通过USB和以太网接口进行控制。通过AUX连接器可以获取一个逻辑级同步输出信号，在衰减值改变时，该信号会在100微秒内产生脉冲高电平。通过AUX端口还可以使用可编程TTL触发器。
该衰减器具有以下特点：
- 卓越的固态可重复性和性能
- 改变衰减值时不中断射频信号
- AUX连接器提供逻辑级同步输出信号
- 极快的衰减切换时间(50纳秒)和精细的衰减步进分辨率(0.5 dB)
- 四个独立可编程通道
- 小型便携设备，通过USB供电
这款衰减器适用于以下应用：
- 理想的自动化测试设备(ATE)
- 3G/4G LTE/5G和DVB衰落测试模拟
- MU-MIMO、WiMax、Wi-Fi测试
- 移动切换和流量模拟测试环境
该衰减器的工作电压通过USB提供+5V，温度范围为-20℃至+85℃。射频连接器为SMA母输入/输出，重量为330克(11.7盎司)。
| Parrmeter | Frequency Range | Condition | Minimum | Typical | Maximum | Units |
| Operating Frequency |
|
| 0.1 |
| 8 | GHz |
| Nominal lmpedance | 0.1-8GHz |
|
| 50 |
| Ohm |
| Attenuation Range | 0.1-8GHz | 0.5 dB Steps | 0 |
| 31.5 | dB |
| Insertion Loss | 0.1-2.4 GHz | @0 dB |
| 1.4 | 1.6 | dB |
| 2.4-6GHz | 1.8 | 2.0 |
| 6-8GHz | 1.9 | 2.2 |
| VSWR (All Ports) | 0.1-8GHz | 0-31.5 dB |
| 1.7:1 | 1.9:1 |
|
| Attenuation Accuracy' | 0.1-8GHz | 0-31.5 dB |
| ±(0.4+2.0%) | ±(1.0+2.5%) | dB |
| Monotonicity |
| 0-31.5 dB |
| 0.1-8 |
| GHz |
| A(RF Input Power,CW) | 0.1-8GHz | Steady State |
|
| 28 | dBm |
| Hot Switching |
|
| 25 |
| B(RF Input Power,CW) | 0.1-8GHz | Steady State |
|
| 19 | dBm |
| Hot Switching |
|
| 16 |
| Input IP3 | 0.1-8GHz | 0-31.5 dB,Input at A |
| 50 |
| dBm |
| Supply Voltage (VDC) |
| USB | +4.4 | +5 | +5.25 | Volt |
| Supply Current |
| USB |
| 100 |
| mA |
| USB and Ethernet |
| 200 |
|
| Operating Temperature | 0.1-8GHz |
| -20 |
| 85 | ℃ |
| Storage Temperature |
|
| -55 |
| 125 | ℃ |
