AGC-330压控放大器Teledyne防务电子

发布时间：2024-04-22 09:28:29     浏览：636

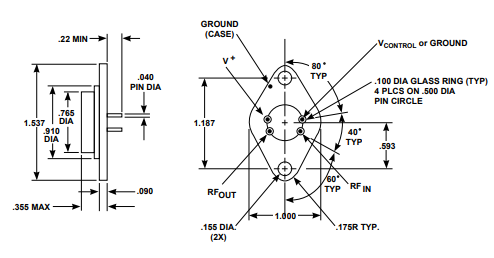

AGC-330是一款压控放大器，由Teledyne公司生产。它采用了两级薄膜双极射频放大器和具有0至5伏直流控制的PIN二极管的组合。这种设计使得AGC-330能够实现超过36 dB的增益变化。电阻反馈确保了在不同温度下的稳定增益，并且通过使用旁路电容器和扼流圈来对偏置输入电压进行射频保护。该放大器封装在TO-3密封封装中。


以下是AGC-330的主要特性：

- 频率范围：5至300 MHz

- 单包封装

- 宽AGC范围：36 dB(典型值)

- 22 dB的增益(典型值)

AGC-330的主要应用包括：

- 开环或闭环增益控制

- 接收机输出增益控制

- 变送器输出调平控制

这些特性和应用使得AGC-330在广泛的射频电子系统中具有重要的作用，例如通信设备、雷达系统等。

Maximum       Ratings
Parameter   Maximum
DC Voltage  +17 Volts
Continuous RF Input Power  +13 dBm
Operating Case Temperature  -55 to +125℃
Storage Temperature  -62 to +150℃
“R”Series Burn-In Temperature  +125°℃
Thermal            Characteristicsl
θ₃c   105/105°C/W
Active Transistor Power Dissipation  105/180 mW
Junction Temperature Above Case Temperature   11/19°℃
Weight:(typical)14.5 grams

深圳市立维创展科技是Teledyne防务电子的经销商，提供Teledyne防务电子产品涵盖LDMOS、GaN、GaAs和InP。Teledyne防务电子产品线支持宽频带、窄带、脉冲放大器，频率1MHz~220GHz，功率mW~10kW，优势渠道提供Teledyne防务电子订货，欢迎咨询。

详情了解Teledyne防务电子请点击：http://www.leadwaytk.com/brand/46.html
