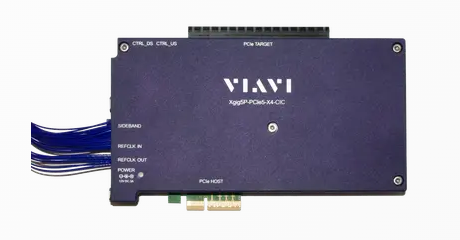

PCI Express 5.0的Xgig CEM4通道转接板模块由VIAVI Solutions提供，旨在支持调试和验证新IC、新系统硬件设计、FPGA固件、系统BIOS和软件验证，并支持制造测试。它能够连接VIAVI PCIe 5.0分析仪/演练器/干扰器平台与被测系统之间的连接。此转接板安装在4、8或16通道PCIe CEM插槽中，可应用于许多服务器、工作站和台式PC中。

　　好处：

　　1. 更快的分析和问题隔离：通过提供更快的数据传输速率，加快了分析和故障隔离的速度。

　　2. 更快的上市时间，更早获得收入：通过降低测试和调试时间，加速产品上市，从而提前获得收入。

　　3. 降低工程成本：提供一致、可重复的链路训练、均衡协商和其他数据捕获，有助于降低工程成本。

　　应用：

　　- 通过VIAVI分析器工具支持，可使用过滤器、触发器等进行跟踪捕获。

　　- 支持错误注入，进行深度系统分析。

　　- 与VIAVI Xgig5PK-PCIe5-X16-PF和Xgig5PK-PCIe5-X8-PF分析仪/训练仪/干扰器平台配合使用。

　　突出特点：

　　- 支持高达4通道(包括4通道)的链路宽度：可以处理多通道数据传输。

　　- 运行高达32GTps、PCIe 5.0的数据速率：提供高速数据传输，满足PCIe 5.0标准。

　　- 向下兼容：向下兼容PCIe 1.0、2.0、3.0和4.0，保证了与旧版本设备的兼容性。

　　- 顶部边缘16通道CEM插槽连接器：接受所有端点DUT适配器卡，提供灵活性。

　　- 底部边缘4通道PCB手指连接器：安装在主机测试系统的4、8或16通道PCIe插槽中，适用范围广泛。

　　- 数据路径使用高速线性转接驱动器：以最小的调谐工作量确保良好的信号捕获。

　　- 支持通过定制电缆触发和捕获分析仪边带信号。

　　- 转接板电源与主机系统无关：包括一个120/220 AC输入、12V/3A DC输出转换器，提供便利的电源供应。

　　- 设计基于卡机电(CEM)规范：符合标准规范，确保兼容性和可靠性。

　　- 定制的可更换支架：实现安全的机箱和终端卡安装，提高了系统的稳定性和可靠性。

　　- LED指示灯：快速指示电源和操作情况，方便用户使用。

　　这些特点使得PCI Express 5.0的Xgig CEM4通道转接板模块成为了一款强大的工具，可用于高速数据传输的调试、验证和测试。
