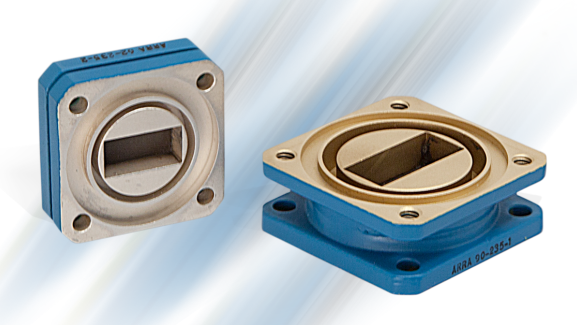

​ARRA波导压力传感器

发布时间：2024-01-09 17:09:04     浏览：706

ARRA的235系列波导压力传感器设计用于隔离波导系统中的加压部分和非加压部分。ARRA 波导压力传感器端口也用于防止固体或液体污染物进入波导系统。所采用的材料和密封技术可以确保在军事应用中遇到的恶劣环境中保持高压力水平。235系列波导压力传感器端口阻抗匹配设计在从WR284到WR28的所有标准波导尺寸中提供低VSWR性能。

一般规格

形式：5103
法兰：黄铜
窗口： Cooper-Clad / Teflon-Fiberglass

法兰类型：盖板标准


Frequency Range
(GHz)

WG Size
Loss (dB)

Hole Pattern

VSWR
(Max)

PSIG
(Max)

Waveguide Pressure Window
Model No.

2.60-3.95

WR284

UG53/U

1.2

20

284-235

3.30-4.90

WR229

UG1726/U

1.2

25

229-235

3.95-5.85

WR187

UG149A/U

1.2

30

187-235

4.90-7.05

WR159

UG1730/U

1.2

30

159-235

5.85-8.20

WR137

UG344/U

1.2

30

137-235

7.05-10.0

WR112

UG51/U

1.2

30

112-235

7.00-11.0

WR102

UG1493/U

1.2

40

102-235

8.20-12.4

WR90

UG39/U

1.2

40

90-235

10.0-15.0

WR75

Cover

1.2

40

75-235

12.4-18.0

WR62

UG419/U

1.2

45

62-235

18.0-26.5

WR42

UG595/U

1.3

50

42-235

22.0-33.0

WR34

UG1530/U

1.3

50

34-235

26.5-40.0

WR28

UG599/U

1.3

50

28-235
