MCLI集总元件CSL系列射频环行器0.08 - 0.9GHz

MCLI集总元件CSL系列射频环行器0.08 - 0.9GHz

发布时间：2024-01-10 17:02:46 浏览：850

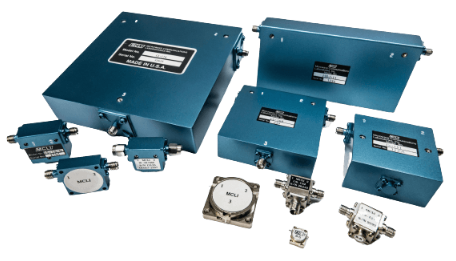

MCLI具备全线产品的射频环行器解决方案，包含内嵌式、表面贴装技术、定制开发集成和波导配置，频率段包含380MHz至40GHz。MCLI集总元件CSL系列射频环行器能够进行设计，以满足用户特殊的精确机械化、电气设备和操作规程。

高隔离度和高功率处理效率及其稳固的搭建构造

具备个性化定制

Part #	Frequency Range (GHz)		Insertion Loss (dB)	Isolation (dB)	VSWR In/Out	Power Avg. (W)
Part #	Min	Max	Insertion Loss (dB)	Isolation (dB)	VSWR In/Out	Power Avg. (W)
CSL-1	0.0197	0.0203	1.3	17	1.35:1	30
CSL-2	0.0247	0.0253	1.3	17	1.35:1	30
CSL-3	0.0295	0.0305	1.0	18	1.33:1	30
CSL-4	0.035	0.037	1.0	18	1.35:1	30
CSL-5	0.039	0.041	1.0	18	1.35:1	30
CSL-6	0.043	0.047	0.8	20	1.20:1	100
CSL-7	0.045	0.05	0.8	20	1.20:1	100
CSL-8	0.05	0.055	0.8	20	1.20:1	100
CSL-9	0.051	0.058	0.8	18	1.20:1	100
CSL-10	0.055	0.06	0.8	20	1.20:1	100
CSL-11	0.06	0.066	0.8	20	1.20:1	100
CSL-12	0.066	0.077	0.8	18	1.30:1	100
CSL-13	0.077	0.088	0.8	18	1.30:1	100
CSL-15	0.08	0.1	0.8	18	1.30:1	100
CSL-14	0.082	0.088	0.8	20	1.25:1	100
CSL-26/NF	0.087	0.095	0.8	20	1.20:1	250
CSL-27/NF	0.0875	0.108	0.6	18	1.30:1	300
CSL-16	0.095	0.105	0.8	20	1.20:1	100
CSL-17	0.1	0.11	0.8	20	1.20:1	100
CSL-23	0.1	0.15	0.7	20	1.30:1	20
CSL-24	0.1	0.2	1	15	1.50:1	20
CSL-18	0.105	0115	0.6	20	1.20:1	100
CSL-19	0.118	0.138	0.6	20	1.25:1	100
CSL-20	0.135	0.175	0.6	18	1.25:1	100
CSL-21	0.14	0.175	0.6	20	1.20:1	100
CSL-22	0.18	0.2	0.6	20	1.20:1	100
CSL-25	0.25	0.5	1	15	1.50:1	20
