​MCLI双结环行器

发布时间：2023-12-15 16:57:04     浏览：684

双结循环器是种高精度的角传动系统，一般由同心圆环组合而成。内圆上有一定量的齿，称之为内齿圈；外圆上的齿称之为外齿圈。内齿圈和外齿圈相互间有一定量的钢珠来承受载荷，维持内外圈缝隙稳定平衡。

应用时，通过调整驱动器的旋转方向，驱动外齿圈转动。外齿圈上的钢珠沿内齿圈上的齿槽运转，旋转运动转化成相应的旋转方向，从而实现任意位置的定位。

双结循环器也广泛用于航空航天领域、航空工业、电子光学等领域。

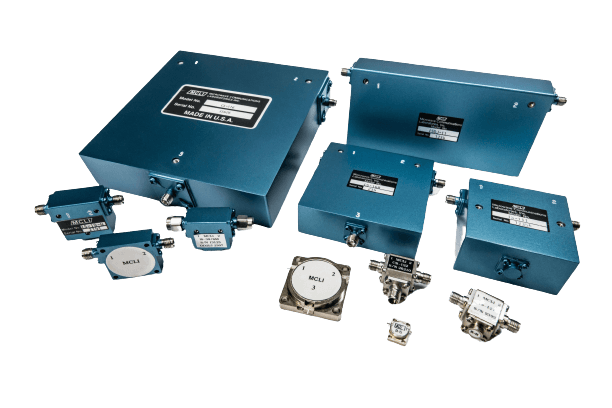

MCLI提供全系列的双结循环器，包括内嵌式环行器、表面贴装技术、定制集成和波导配置，频率段包含380MHz至40GHz。MCLI双结循环器可以根据客户需求，以满足客户特殊的精密机械、电气设备和操作规程。

特征

高隔离度和高功率处理效率及其稳固的构建构造

提供定制生产


型号

频率范围 (GHz)

插入损耗

（dB）

隔离度

（dB）

驻波比输入/输出

平均功率 (W)

MIN

MAX

CSJ-1

0.066

0.077

1.6

36

1.30:1

50

CSJ-2

0.07

0.085

1.6

36

1.30:1

50

CSJ-3

0.077

0.088

1.6

36

1.30:1

50

CSJ-4

0.14

0.175

1.2

40

1.20:1

50

CSJ-5

0.15

0.175

1.2

40

1.20:1

50

CSJ-6

0.153

0.169

1.2

40

1.20:1

50

CSJ-7

0.212

0.252

1.2

40

1.20:1

50

CSDJ-3

0.7

0.8

0.8

40

1.25:1

200

CSDJ-2

0.8

1.0

1.0

40

1.25:1

3

CSDJ-4

0.8

0.9

0.8

40

1.25:1

150

CSDJ-8

0.96

0.977

0.8

20

1.20:1

150

CSDJ-1

0.962

1.22

0.7

40

1.25:1

100

CSDJ-11

1.3

2.6

1.0

34

1.35:1

10

CSDJ-12

1.3

2.8

1.2

34

1.35:1

10

CSDJ-12/NF

1.3

2.8

1.2

34

1.35:1

10

CSDJ-6

1.6

2.2

1.0

40

1.25:1

3

CSDJ-10

1.8

4.0

1.0

35

1.35:1

50

CSDJ-5

2.0

4.0

1.0

36

1.30:1

20

CSDJ-16-25

3.0

6.0

1.2

16

1.35:1

25

CSDJ-9

5.0

5.15

0.8

20

1.20:1

25

CSDJ-60

5.1

5.6

1.0

20

1.25:1

10

CSDJ-19

9.2

10.5

0.4

46

1.20:1

10

CSDJ-20

10.7

11.7

0.4

46

1.20:1

10

CSDJ-21

11.7

12.7

0.4

46

1.20:1

10

CSDJ-22

12.0

18.0

1.0

40

1.25:1

5

CSDJ-23

14.0

14.5

0.6

46

1.20:1

10

CSDJ-24

17.0

20.0

0.8

44

1.20:1

5

CSDJ-25

19.0

21.0

0.9

45

1.20:1

5
