​Y形结波导循环器Mi-Wave

发布时间：2023-12-15 16:58:53     浏览：757

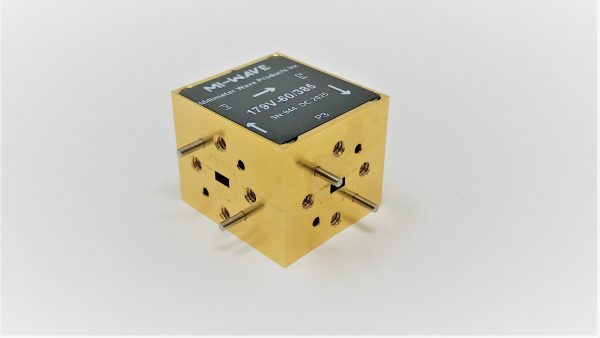

Mi-Wave的179系列是款H平面、三端口Y形结铁氧体器件。

大多数外部搭配表层都通过处理，实现较高的平面度，并提供与标准的波导法兰盘连接方式，因此最大限度减少离散性。

179系列循环器提供18.0至110GHz标准的波导规格。

应用

179系列Y形结的波导循环器适合于检测设置和操控系统

特征

低损耗

低驻波比

高隔离度

宽带宽

紧凑型且经久耐用

极佳温度响应


波导带

型号

频率范围 (GHz)

带宽（GHz）

隔离度（dB）

插入丢失（dB）

驻波比（max）

平均功率（w）

最高功率（kW）

输入和输出端口

温度范围

（°C）

重量

（oz）

K波段

179K-XX/595

18-26.5

1.8

18

0.4

1.3:1

30

1

WR-42 波导，带 UG-595/U 法兰

-15 至 +65

3

A波段

179A-XX/599

26.5-40

1.3

18

0.4

1.3:1

30

1

带 UG-599/U 法兰的 WR-28 波导

-15 至 +65

3

B 频段

179B-XX/383

33-50

1.2

18

0.5

1.3:1

25

1

带 UG-383/U 法兰的 WR-22 波导

-15 至 +65

3

U波段

179U-XX/383

40-60

1.2

15

0.7

1.35:1

15

1

WR-19 波导，带 UG-383/UM 法兰

-15 至 +65

3

V带

179V-XX/385

50-75

1.3

15

1

1.4:1

10

1

WR-15 波导，带 UG-385/U 法兰

0 到 50

5

E波段

179E-XX/387

60-90

1.3

15

1

1.4:1

5

1

带 UG-387/U 法兰的 WR-12 波导

0 到 50

5

W波段

179W-XX/387

75-110

1.3

15

1

1.4:1

5

1

带 UG-387/UM 法兰的 WR-10 波导

0 到 50

5
