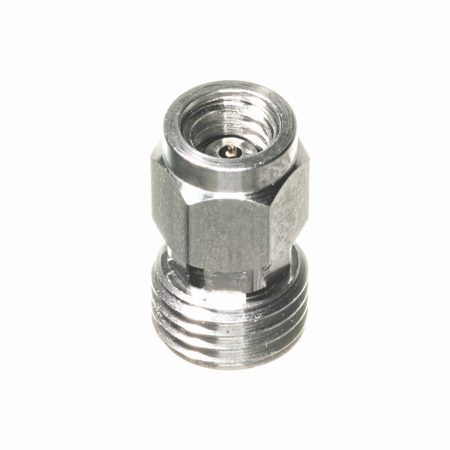

2421-01SF 1.0mm (W) 插头(公) 螺纹式 阶梯螺纹SOUTHWEST
发布时间:2023-12-11 16:55:55 浏览:650
2421-01SF连接器是根据Southwest西南微波严格的性能和质量标准设计的。2421-01SF连接器经久耐用,有一个360°突出的屏蔽环其额定工作温度为-55°C至+165°C。2421-01SF连接器可在110GHz范围内实现无模式使用,并具有优异的特性阻抗、优异的可重复性和极低的行业VSWR(1.(2:1)插入损耗(6dB)和RF渗漏(≤-100dB)。
特征:
110.0GHz范围之内无模式
低VSWR:
DC至18.0GHz…1.10:1(最高值)
18.0GHz至40.0GHz…1.15:1(最高值)
40.0GHz至50.0GHz…1.18:1(最高值)
50.0GHz至67.0GHz…1.25:1(最高值)
67.0GHz至110.0GHz…1.28:1(最高值)
低插入损耗:最高0.6dB
低射频渗漏≤-100dB
应用于连接器保护装置时的最低VSWR贡献
相位稳定性
模块之间的使用性能完整性
耐热等级:-55°C至+165°C
操作界面:
根据IEC-611696-31
建设:
机壳:不锈钢板,钝化处理
接触点:铍铜(BeCu)镀金,满足MIL-G-45204
中心接触获取:Ultem1000根据ASTMD5205
发射配件
产品编号 | 发射类型 | 介电长度 |
1490-01G | 短销/标签 | |
1490-02G | 引脚/标签和电介质 | 0.187 |
1490-03G | 引脚/标签和电介质 | 0.125 |
1490-11G | 引脚和电介质 | 0.187 |
1490-12G | 引脚和电介质 | 0.125 |
