​195006定向耦合器KRYTAR

发布时间：2023-12-11 16:57:09     浏览：641

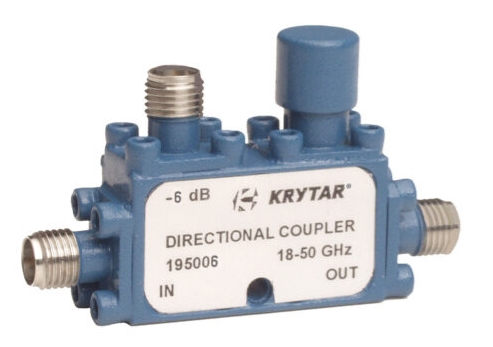

KRYTAR的195006提供多功能微带线设计的选择，设计在18.0至50.0GHz单独中的频率范围、紧凑型轻巧的封装显示出优异的耦合性。

此外，195006还提供优异的性能标准，包含6.0dB、±1.0dB标称耦合（相较于输出）和±1.0的频率敏感度。195006定向耦合器的插入损耗（包含耦合功率）低于2.4dB，方向性高于8dB，最高VSWR（任意端口）为1.80，额定输入功率均值20W，最高值3kW。195006定向耦合器配备行业标准2.4mm SMA母接头。紧凑封装规格只有1.12英寸（长）x0.40英寸（宽）x0.62英寸（高），重量仅有1.0oz。操作温度为-54°C至85°C。


规格

频率min (GHz)：18

频率max(GHz)：50

标称联轴器：6 ±1.0

频率灵敏度 (dB)：±1.0

插入损耗（max dB）：2.4

指向性（dB min）：8

驻波比（max）：1.8

额定功率（瓦）：20

标准连接器（Female）：2.4 mm

特征

18 – 50 GHz 频率操作

6 dB耦合

频率灵敏度：±1.0dB

体积小巧

2.4 mm连接器
