CHA6105-99F X波段驱动放大器UMS

发布时间：2023-11-21 17:01:21     浏览：599

CHA6105-99F是专门针对X波段技术应用需求设计的单片三级介质功率放大器。

CHA6105-99F驱动器在饱和时通常提供31.5dbm的输出功率，而且适合用在需用高压缩量级的操作系统。

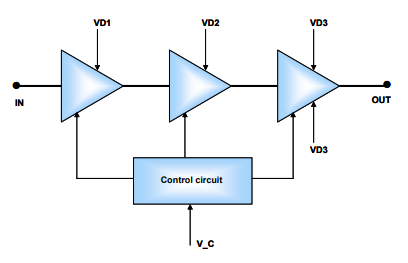

此外，CHA6105-99F还包含一种偏置电压控制回路，使Pout对拓展和芯片环境不是很敏感。

CHA6105-99F选用PHEMT工艺技术，栅极宽度为0.25um，通孔横穿基板，空气桥和电子束栅极光刻技术。

CHA6105-99F提供芯片形式。


主要特征

工作频段：8-12GHZ

31.5dbm饱和输出功率

30db线性增益值

静态偏置电压点：8V@700MA

封装尺寸：2.80x2.21x0.07mm
