PULSAR 180°混合耦合器/分配器0.3-1000兆赫
发布时间：2023-07-19 16:41:25 浏览：363
混合耦合器相当于功率分配器，在多个端口间产生了相位偏移。根据相位偏移情况又可分为0度，90度或180度。从而影响关键性指标原因有相位平衡、振幅平衡及其耦合（输出）端口之间的隔离情况。
PULSAR 180°混合耦合器有时候选用以特殊通道耦合器来完成端口之间的预期耦合和相位偏移，能够实现低VSWR、隔离和相位/振幅平衡。

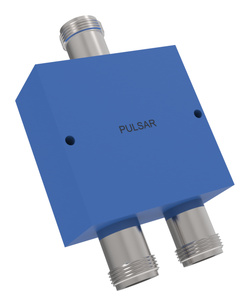

PULSAR 180°混合器选用紧凑型封装，工作频段为300kHz至1GHz，通常可解决1w的输入功率。180°混合器具备各种各样表面层量、气密性密封和连接器封装。
PULSAR微波公司成立于1987年，PULSAR主要为世界商业客户提供性价比高微波产品，目前，PULSAR标准产品工作频率可高达到85GHz,并能够提供产品定制服务。PULSAR已经获得ISO-9001认证、美国ITAR认证，所有产品均符合RoHS标准。
深圳市立维创展科技授权代理销售PULSAR微波产品，并提供售后支持服务，欢迎咨询。
详情了解PULSAR放大器请点击：http://www.leadwaytk.com/brand/39.html
3 Port Hybrids
Frequency Range
(MHz) | Insertion
Loss(dB)
max. | Isolation
A - B(dB)
min. | Input Power
(watts)max. | Amplitude
Balance
(dB)max. | Phase
Balance
(deg)max. | VSWR
max. | Package
Type | P/N |
Min | Max |
0.3 | 20 | 0.8 | 25 | 1 | 0.2 | 2° | 1.30:1 | Pin | JT-01-301 |
0.3 | 20 | 0.8 | 25 | 1 | 0.2 | 2° | 1.30:1 | SMA | JT-01-411 |
0.3 | 20 | 0.8 | 25 | 1 | 0.2 | 2° | 1.30:1 | Surface | JT-01-A |
10 | 100 | 0.6 | 20 | 50 | 0.5 | 3° | 1.40:1 | N | JTP-10-450/1N |
5 | 200 | 1.2 | 25 | 1 | 0.3 | 4° | 1.30:1 | Pin | JT-02-301 |
5 | 200 | 1.2 | 25 | 1 | 0.3 | 4° | 1.30:1 | SMA | JT-02-411 |
5 | 200 | 1.2 | 25 | 1 | 0.3 | 4° | 1.30:1 | Surface | JT-02-A |
5 | 400 | 1.5 | 20 | 1 | 0.3 | 4° | 1.50:1 | Pin | JT-05-301 |
5 | 400 | 1.5 | 20 | 1 | 0.3 | 4° | 1.50:1 | SMA | JT-05-411 |
5 | 400 | 1.5 | 20 | 1 | 0.3 | 4° | 1.50:1 | Surface | JT-05-A |
200 | 400 | 1.0 | 20 | 1 | 0.7 | 7° | 1.30:1 | Pin | JT-04-301 |
200 | 400 | 1.0 | 20 | 1 | 0.7 | 7° | 1.30:1 | SMA | JT-04-411 |
200 | 400 | 1.0 | 20 | 1 | 0.7 | 7° | 1.30:1 | Surface | JT-04-A |
40 | 850 | 1.5 | 20 | 1 | 0.5 | 4° | 1.50:1 | Pin | JT-07-304 |
20 | 1000 | 1.5 | 17 | 1 | 0.5 | 7° | 2.00:1 | Pin | JT-06-301 |
20 | 1000 | 1.5 | 17 | 1 | 0.5 | 7° | 2.00:1 | SMA | JT-06-411 |
20 | 1000 | 1.5 | 17 | 1 | 0.5 | 7° | 2.00:1 | Surface | JT-06-A |
4 Port Hybrids
Frequency Range
(MHz) | Insertion
Loss(dB)
max. | Isolation
A - B(dB)
min. | Input Power
(watts)max. | Amplitude
Balance
(dB)max. | Phase
Balance
(deg)max. | VSWR
max. | Package
Type | P/N |
Min | Max |
0.3 | 20 | 0.8 | 25 | 1 | 0.2 | 2° | 1.30:1 | SMA | JF-01-412 |
0.3 | 20 | 0.8 | 25 | 1 | 0.2 | 2° | 1.30:1 | Surface | JF-01-B |
5 | 200 | 1.2 | 25 | 1 | 0.3 | 4° | 1.30:1 | Pin | JF-02-301 |
5 | 200 | 1.2 | 25 | 1 | 0.3 | 4° | 1.30:1 | SMA | JF-02-412 |
5 | 200 | 1.2 | 25 | 1 | 0.3 | 4° | 1.30:1 | Surface | JF-02-B |
5 | 400 | 1.5 | 20 | 1 | 0.4 | 6° | 1.50:1 | Pin | JF-03-301 |
5 | 400 | 1.5 | 20 | 1 | 0.4 | 6° | 1.50:1 | SMA | JF-03-412 |
5 | 400 | 1.5 | 20 | 1 | 0.4 | 6° | 1.50:1 | Surface | JF-03-B |
200 | 400 | 1.0 | 20 | 1 | 0.5 | 7° | 1.50:1 | Pin | JF-04-301 |
200 | 400 | 1.0 | 20 | 1 | 0.5 | 7° | 1.50:1 | SMA | JF-04-412 |
200 | 400 | 1.0 | 20 | 1 | 0.5 | 7° | 1.50:1 | Surface | JF-04-B |
