​CHA8710a99F高功率放大器UMS

发布时间：2023-07-13 16:56:44     浏览：1111

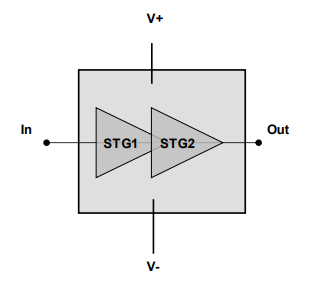

UMS的CHA8710a99F是款两级高功率放大器，频率范围为8.5至10.5GHz，通常提供25W的饱和额定功率和44%的功率额外效率。

CHA8710a99F设计用作广泛应用，从国防军事到商业通讯系统。

CHA8710a99F选用GaN HEMT工艺技术、0.25μm栅极尺寸、横穿基板的通孔、空气桥和电子束栅极光刻工艺生产制造。

CHA8710a99F以芯片模式提供。


主要特征

频率范围：8.5-105GHZ

高额定功率：25W

高PAE:44%

线性增益值：28.5db

直流电偏置电压：Vd=25voltldq=0.75A

封装尺寸5.1×42×0.1mm

裸模适用

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。立维创展存有一些型号UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html
