​ALN007-29-3315B超低噪声放大器WENTEQ

发布时间：2023-05-05 16:42:27     浏览：698

WENTEQ微波公司为用户提供成本更低、性价比更高的射频和微波放大器模块，主要用于商业服务和国防科技应用领域。ALN007-29-3315B超低噪声放大器是极具成本效率的解决方案，主要用于需用极低噪音放大的应用领域。

特征：

低噪音、高增益

低驻波比，无条件稳定性

体型小，成本费用低

50ΩBNC母连接器I/O

操作温度0~+50℃，储存条件-50~+125℃

WENTEQ提供各种高品质的射频和微波产品，交货时间短，价格有竞争力。产品包括同轴连接器和适配器、循环器、隔离器、低噪声放大器、功率放大器、宽带放大器、端子、波导元件等。

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。

详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html


PARAMETERS

MINUMUM

TYPICAL

MAXIMUM

Frequency Range, MHz

60 MHz


80 MHz

Noise Figure


1.5 dB

2.0 dB

P-1dB Compression Point

13 dBm

15.0 dBm


Nominal Gain@Room Temp

30.0dB

33.0 dB

36.0 dB

Gain flatness


+/-0.25 dB

+/-0. 5 dB

Gain Variation over Temp


+/-0.5dB


Input VSWR


1.25:1

1.35:1

Output VSWR


1.35:1

1.5:1

Reverse Isolation


55 dB


Spurious



-60 dBc

Operating Temperature

 0°C


+50°C

Survival Temperature

-55°C


+125°C

DC Power Supply Voltage


+24V*


DC Power Supply Current

100mA

120 mA

140mA

In/Out connectors

50 ohm BNC female

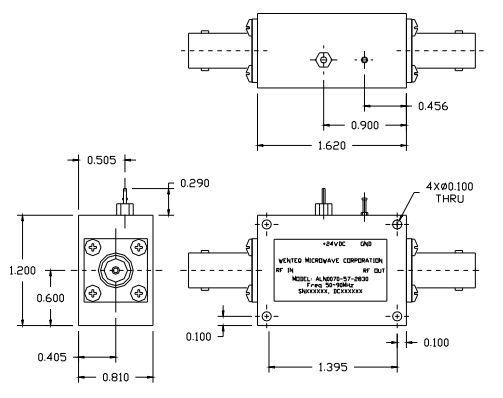

Size

1.62”x1.2”x0.81”
