​XCL103 系列线圈一体型升压DC/DC转换器TOREX

发布时间：2022-11-07 16:53:58     浏览：1154

TOREX的XCL103系列是种线圈与控制IC超小型一体化(2).5mm×2.0mm、h=1.0mm）的升压微型DC/DC转换器。XCL103系列线圈集成升压DC/DC转换器在电路板上选用同步整流形式，不需要二极管，外部器件仅需两个陶瓷电容就可以产生高效率的升压开关电源电路。XCL103系列线圈集成升压DC/DC因为外部器件减少，转换器可以把基板设计导致的噪音与工作系统故障控制在最小限度。

XCL103系列线圈一体升压DC/DC转换器输入电压范围为0.65V～6.0V，输出电压范围为2.2V～5.5V（精密度±2.0％），能够0.1V步进设置。做好准备控制模式PWM稳定控制和PWM/PFM控制类型的转换(自动选择办公模式)。XCL103系列根据PWM/PFM控制转换(自动选择办公模式)将在小负载(轻负载)到大负载(重负载)的整体领域实现高效率。

此外，XCL103D类型根据CL在待机状态下，释放电能功能可以迅速降低输出电压，避免输出设备误动。XCL103E该类型根据旁路开关功能性输入和输出导通，能够驱动RTC等。

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html

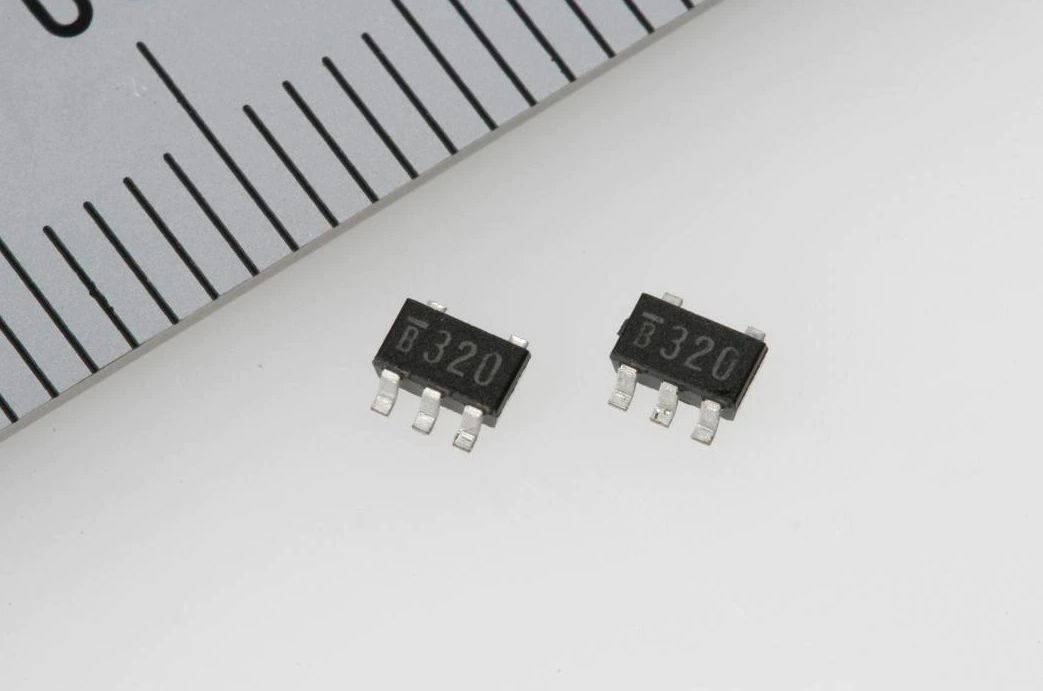

TOREX (5).png

特点

输入电压范围

0.9V ~ 6.0V

输出电压范围

2.2V ~ 5.5V (±2.0%)
0.1V 间隔

输入电流

0.8A

输出电流

500mA@VOUT=5.0V, VBAT=3.3V (TYP.)
350mA@VOUT=3.3V, VBAT=1.8V (TYP.)

控制方式

Auto PWM/PFM

工作频率

3.0MHz (±20%)

保护电路

电流限制(锁定)
输出短路保护

功能

软启动
切断负载 (D类型)
CL自动放电 (D类型)
旁路开关 (E类型)

工作温度范围

-40 ~ +85℃

适应环保要求

与EU RoHS规格对应、无铅
