芯片式电源模块TPS82085SIL替换调试案例分享

发布时间：2022-09-07 17:17:12     浏览：1828

客户采用FPGA方案，原来采用TI的电源模块TPS82085供电，由于TI物料缺货，则采用P2P替代的方案采用Cyntec的型号MUN3CAD03-SE。

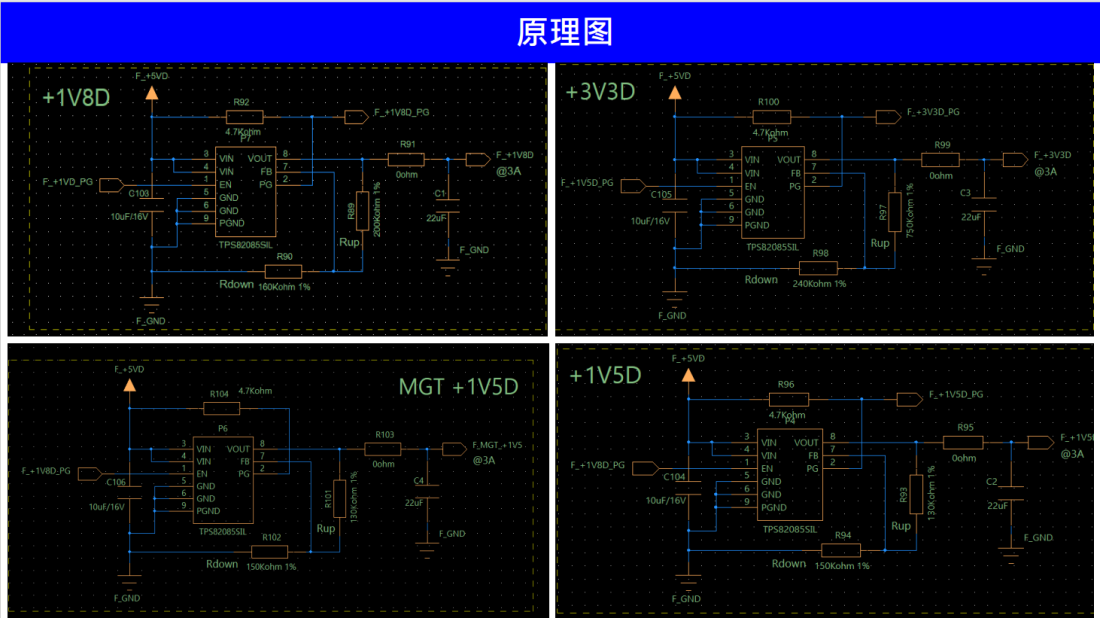

客户焊板后，反馈其板上MUN3CAD03-SE的4路电源模块电压输出不正常。如下原理图所示，MUN3CAD03-SE是原位替代TPS82085SIL，

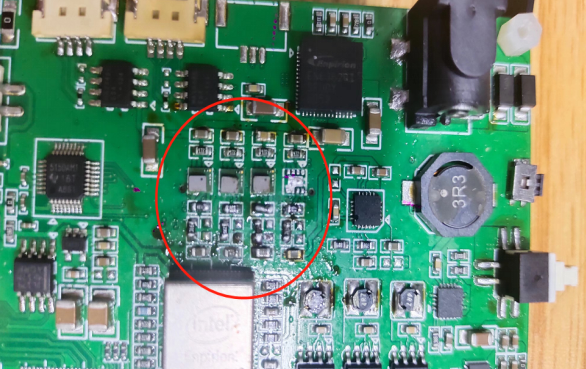

实际电路板，图片：




首先我们使用万用表量测输出管脚电压，发现4路输出电压都不对，都偏大，应该输出3.3v的电压，实际测试有4.2V，我们量测了芯片的输入电压，和EN引脚，都没有发现问题。

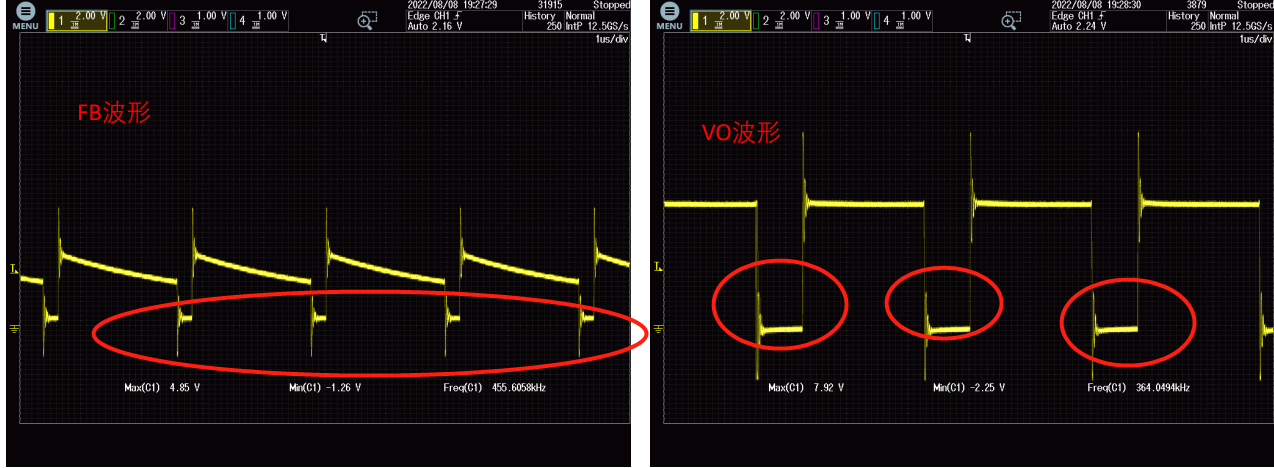

改用示波器量测FB管脚，输出管脚VO电压。波形如下：



可以看出FB电压，vo电压（注vo为vout）都有一段时间往下掉电，而正常的电压不会往下掉。

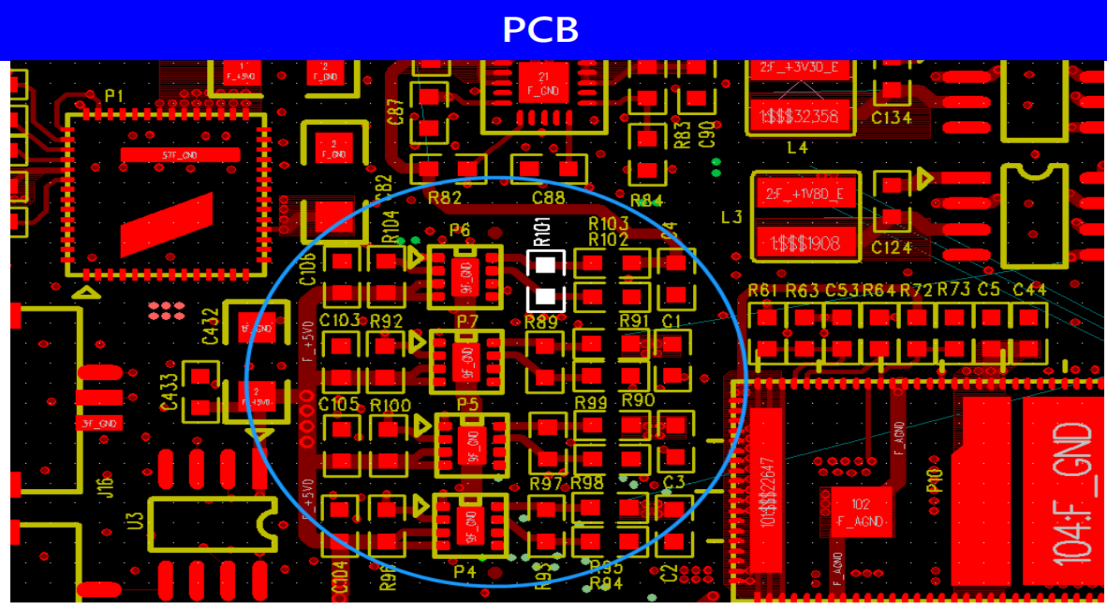

重新观察量测点，发现客户板上的0 Ohm电阻没有贴片。而这就意味着输出端vo没有输出电容，也没有输出回流电路。 但是输出电容在buck拓扑中是不可或缺的重要的器件。 去除输出电容就意味着电感中的能量不能及时释放，会不断累积。 所以导致万用表测试输出电压显示偏大，示波器测试有往下掉电的波形。

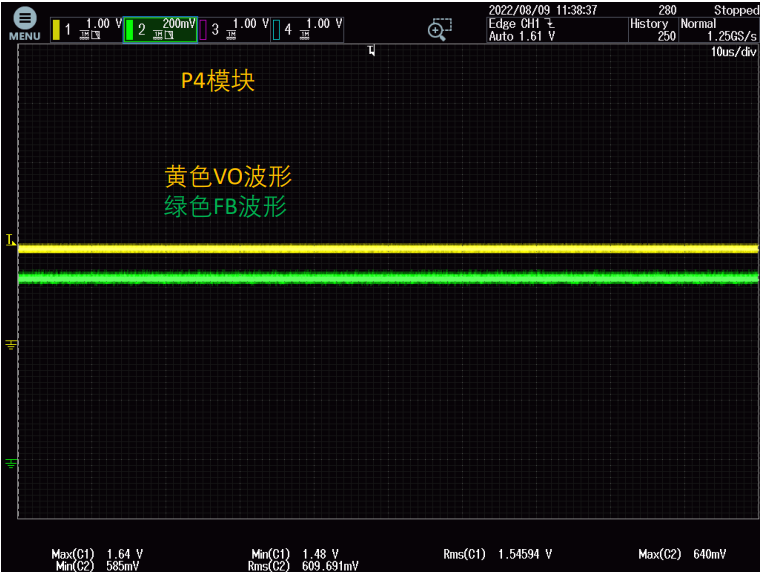

将0 Ohm电阻（一直未上件） 短接，重新量测，发现FB，VO电压恢复正常




总结： 通过将0 Ohm电阻短接后，输出电压及FB电压均恢复正常。 印证了我们的分析，确实是没有输出电容后，输出电感能量不断累积造成输出电压抬高，从而掉电。

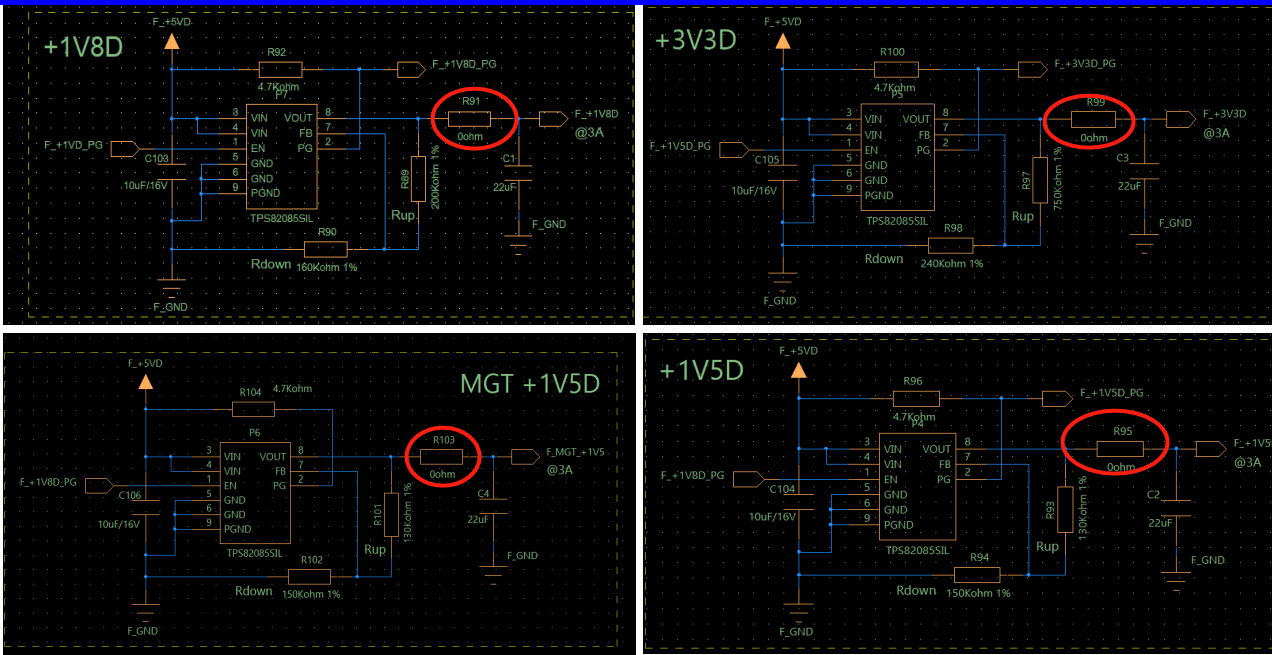

如下图原理图所示：红圈电阻在实际电路板上客户并没有贴上。断开后，后端的电容C1,C2,C3,C4就不能和前面的电路组成回流电路，导致输出电压异常。


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html
